共阴极和共阳极RGB LED是两种不同类型的LED,其功能相同但工作方式不同。本篇文章主要介绍如何在Arduino开发板上使用这两种不同的RGB LED。
RGB LED广泛用于Arduino平台的许多项目中。他们致力于组合任何色调的基本颜色的基本概念,即红色、绿色和蓝色。所有颜色都有这些基本颜色成分。因此,我们可以使用RGB LED制作任何我们想要的颜色。
在市场上,有两种类型的RGB LED - 共阴极和共阳极LED。人们(特别是初学者)经常感到困惑,因为普通的阴极易于使用,但是共阳极表现不同,即使它们来自同一品牌并且在相同的Arduino草图上外观相同。
所需的硬件 ● Arduino UNO开发板 ● 共阴极RGB LED ● 共阳极RGB LED ● 面包板 ● 跳线
什么是RGB LED? 这些LED有三种三基色(红色、绿色和蓝色)的微型LED,其中一个终端是共用的。一些具有共同的正极端子(阳极)而一些具有共同的负极端子(阴极)。当不同的电压施加到不同的LED时,它们会混合并产生数千种颜色。
CC和CA RGB LED的电气原理图。
模数转换 对于0 V至5V的模拟电压,值(0 - 255)作为数字值输入。 这是通过以下公式来完成的: 数字值= 51 x 模拟电压
例如,如果需要2 V的模拟电压,则输入的数字值是51的2倍,等于102。
可以使用图中具有两个点的线的等式来评估该公式。
Arduino使用共阴极(CC)的RGB LED 电路的连接非常简单: 1. 将CC LED插入面包板。 2. 将共阴极的公共端,与Arduino中的GND引脚连接。 3. 将每个LED彩色端子(红色、绿色和蓝色)与Arduino中的数字引脚相连,每个引脚与221欧姆电阻串联。 4. 上载草图并打开串行监视器以输入值。
共阴极电路易于使用,编码简单。值越大,相应颜色的强度就越大。这称为Current Sourcing。
CC RGB LED的工作过程:
代码 - while(Serial.available()==0){
- }
- redBrightness = Serial.parseInt(); //Stores value in variable
- Serial.println(redBrightness); //prints value on serial monitor
- analogWrite(red, redBrightness); //sends analog signals to red LED
复制代码
Arduino使用共阳极(CA)RGB LED 电路连接如下: 1. 将LED插入面包板。 2. 将LED的共阳极连接到Arduino的5V引脚(共阴极,我们将其连接到GND引脚)。 3. 将每个LED彩色端子(红色、绿色和蓝色)与Arduino中的数字引脚相连,每个引脚串联一只221欧电阻。
代码和共阴极类似。值越大,相应颜色的强度越多。这些LED的工作原理是Current Sinking。

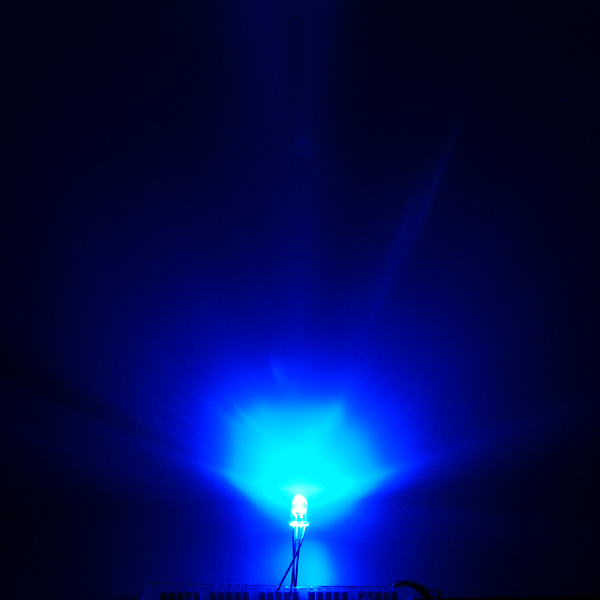

CC RGB LED的工作过程:
代码 - while(Serial.available()==0){
- }
- blueBrightness = 255 - Serial.parseInt();
- /**
- Here, the value is taken and the difference between value and 255(peak value) is stored in the variable.
- **/
-
- Serial.println(blueBrightness); //Prints value on the serial monitor
- Serial.println(" ");
- analogWrite(blue, blueBrightness); //sends analog signals to blue LED
复制代码
例如:我们想为蓝色LED提供3 V电压。使用公式,3 x 51 = 153! 在串行监视器中输入153,差值为255 - 153 = 102。 因此,'blueBrightness'的值是102。使用公式,102被转换为2V的模拟电压。 现在,阳极处的5V电压与相反方向的2 V相反,净电压取为: 净电压= V1 + V2 = 5 +( - 2)[2V取为-2V,因为w.r.t方向相反。 5 V] = 5 - 2 = 3 因此,最后,所需的净电压为3V。
本篇文章使用的完整代码如下:
RGB LED.rar
(679 Bytes, 下载次数: 31)
|
