使用Arduino连接一个LCD显示屏，为您的项目提供显示。

将字符LCD显示屏连接到Arduino开发板，为您的项目添加了一个很好的可读性元素。世界上许多最好的Arduino项目都有液晶显示器。这些LCD可用于显示Arduino或连接到它的任何传感器的信息。例如，您可以创建一个温度监控系统，显示Arduino的温度。您可以制作自己的速度表，在液晶显示屏上显示您的速度！根据您想要构建的内容，LCD是Arduino非常有用的输出设备。

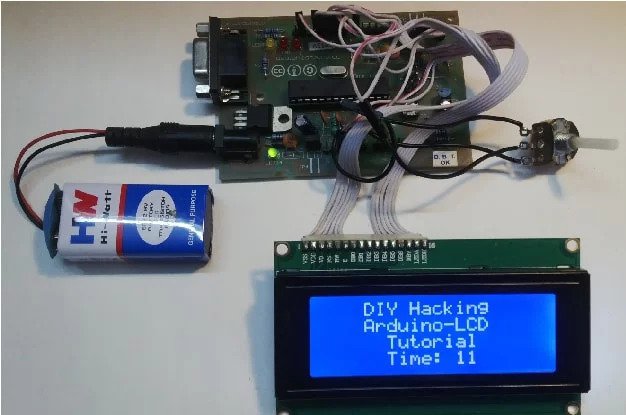

在本篇文章中，我们将向您展示如何将LCD显示屏连接到Arduino开发板。您可以使用此帖子中的信息来制作自己的基于LCD的Arduino项目。在上图中，LCD显示我们编入Arduino的文本。您可以相应地修改和使用本文发布的代码。

LCD是最简单的设备之一，可用于显示Arduino项目的输出。有两种不同类型的LCD：图形和字符点阵LCD。我们将在这里使用字符LCD，因为它们是最容易使用的。另外，根据LCD的尺寸，有不同的类型：

●    16x2字符LCD（16列2行）

●    20x4字符LCD（20列4行）

它们也有不同的颜色：

●    黑色字符的绿色LCD

●    白色字符的蓝色LCD

●    黑色字符的红色LCD

●    还有很多

不同颜色的LCD

在这些显示屏中，绿色和蓝色LCD是最常见的。其他颜色可能很难获得。在本文中，我们将使用20x4蓝色字符LCD。 Arduino通过四条数据线与LCD通信。我们使用Arduino上的数字引脚与LCD通信并显示我们想要的内容。除了这些连接，还有一个使能引脚、RS引脚和一个RW引脚。当您从Arduino向LCD上的引脚15施加5V电压并通过接地引脚16时，LCD上的背光被启用。除此之外，您还需要一个10K电位器来调整LCD的对比度。

设置初始连接

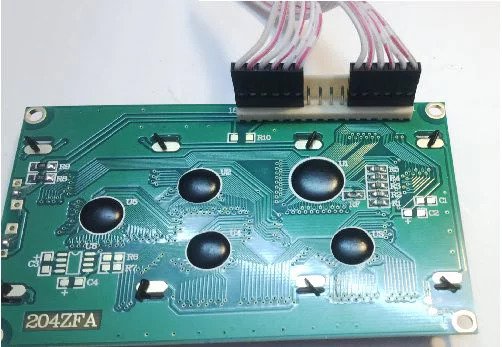

第一步是将16针公头连接器焊接到LCD上。然后，您可以使用16针母头连接到Arduino或只使用母对母连接器。如果您是第一次连接Arduino，最简单的方法就是使用面包板。

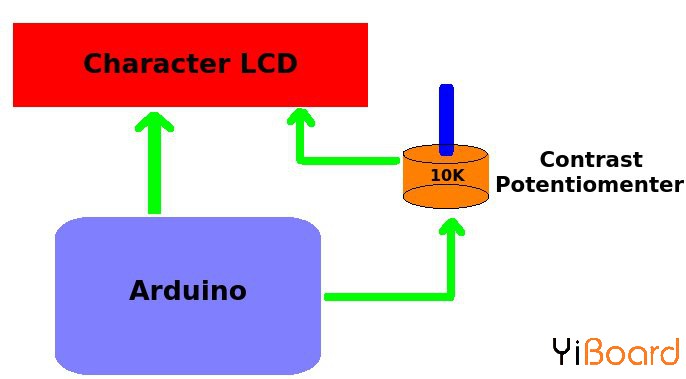

LCD显示屏和Arduino的初始连接

在使用LCD之前，您需要做的第一件事就是检查它。为此，请按照上图所示进行连接。将LCD上的引脚15连接到Arduino的5V引脚。接下来，将LCD上的引脚16连接到Arduino的GND引脚。这些引脚用于为LCD的背光供电。

接下来，您需要设置LCD的逻辑。为此，将LCD上的引脚1连接到Arduino的GND引脚。然后，将LCD上的引脚2连接到Arduino的5V引脚。接下来，您需要设置对比度调节电位器。取10K电位器，将第一个端子连接到Arduino的5V引脚，将第二个端子（中间引脚）连接到LCD的引脚3，将第三个端子连接到Arduino的GND引脚。

接下来，启动Arduino。您会注意到LCD上的背光打开。此外，当您旋转电位器上的旋钮时，LCD上的字符块会变亮/变暗。看看下面的图片，看看我在说什么。如果您的液晶显示屏显示下图中显示的内容，则表示您的液晶显示屏已正确设置！如果您无法实现此目的，请仔细检查您的连接和电位器。

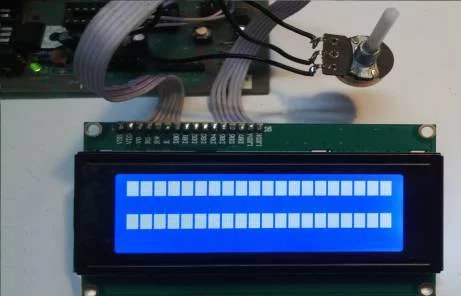

调整LCD上的对比度

最终连接

现在，我们需要连接数据线和其他与LCD配合使用的引脚。查看下面的连接图。

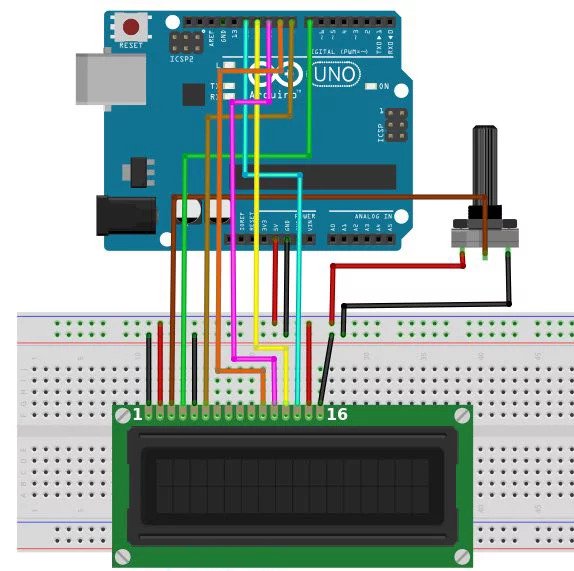

Arduino、电位器和LCD之间的最终连接

让我们从连接LCD的控制线开始。将LCD的引脚5（RW）连接到Arduino的GND引脚。该引脚未使用，用作读/写引脚。接下来，将LCD的引脚4（RS）连接到Arduino的数字引脚7。RS引脚用于告诉LCD我们是否正在发送数据或命令（更改光标的位置）。接下来，将LCD的引脚6（EN）连接到Arduino的数字引脚8.EN是LCD上的使能引脚，用于告诉LCD数据已准备好读取。

接下来，我们必须连接LCD上的四个数据引脚。将LCD的引脚14（DB7）连接到Arduino的数字引脚12，然后，将LCD的引脚13（DB6）连接到Arduino的数字引脚11。接下来，LCD的引脚12（DB5）连接到Arduino的数字引脚10，然后LCD的引脚11号（DB4）连接到Arduino的数字引脚9。

就是这样，你已经完成了将LCD连接到Arduino的工作。您会注意到控制引脚和LCD上的数据引脚之间有四个未连接的引脚，如下所示。

将代码上传到Arduino

我们现在可以尝试通过Arduino在LCD上显示内容。在此之前，您需要下载Arduino LiquidCrystal库。接下来，您需要从下载文件中提取“LiquidCrystal”文件夹。然后，将“LiquidCrystal”文件夹复制并粘贴到Arduino目录中，最终结果目录的示例应如下所示：arduino-1.0.5librariesLiquidCrystal。

LiquidCrystal Arduino代码

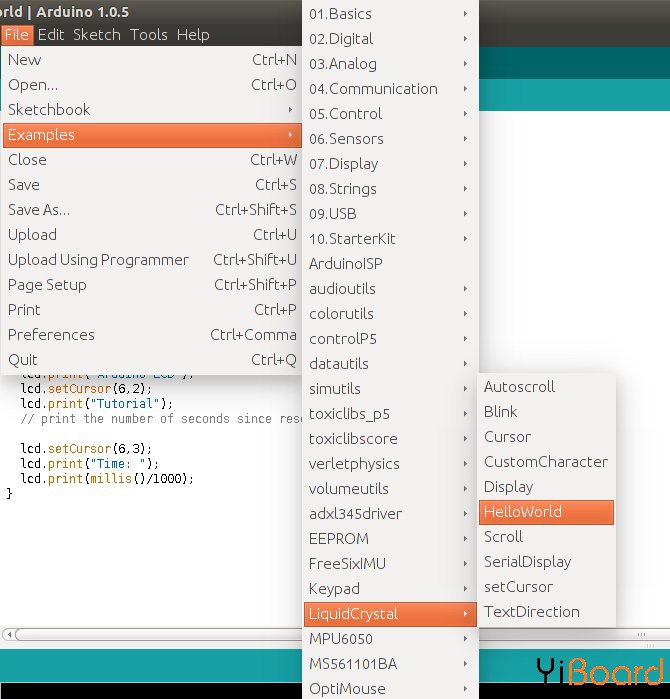

接下来，打开您的Arduino IDE，然后转到：File-->Examples-->LiquidCrystal-->HelloWorld。将代码上传到您的Arduino。您将在Arduino上看到以下显示。

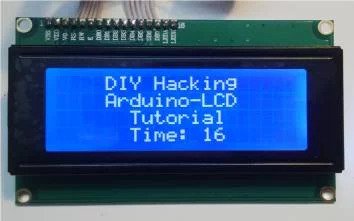

Arduino字符LCD

请注意：如果您使用的是16x2 LCD，请将lcd.begin（20,4）编辑为lcd.begin（16,2）。

Arduino LCD的使用过程

尝试修改LCD的代码。基本上，有三个主要函数用于控制LCD上的文本：

1.  lcd.begin(total columns, total rows) - 此函数在setup()中，用于初始化我们正在使用的LCD的大小。如果它是20x4，那么使用：lcd.begin（20,4）；如果它是16x2，那么使用：lcd.begin（16,2）。

2.  lcd.setCursor(column number, row number)  - 此函数将LCD的光标放在所需位置。此函数后显示的任何文本都将从您提到的位置开始。例如，使用：lcd.setCursor(4,0)，即第五列和第一行（因为它从0,0开始）。

3.  lcd.print("text") - 此函数用于在LCD上打印文本。无论在“”内放置什么字符串，都会显示在LCD上。

以上就是全部内容，现在您可以为你的Arduino项目添加一个LCD！如果有任何问题，请随时在本帖下面进行回复。
