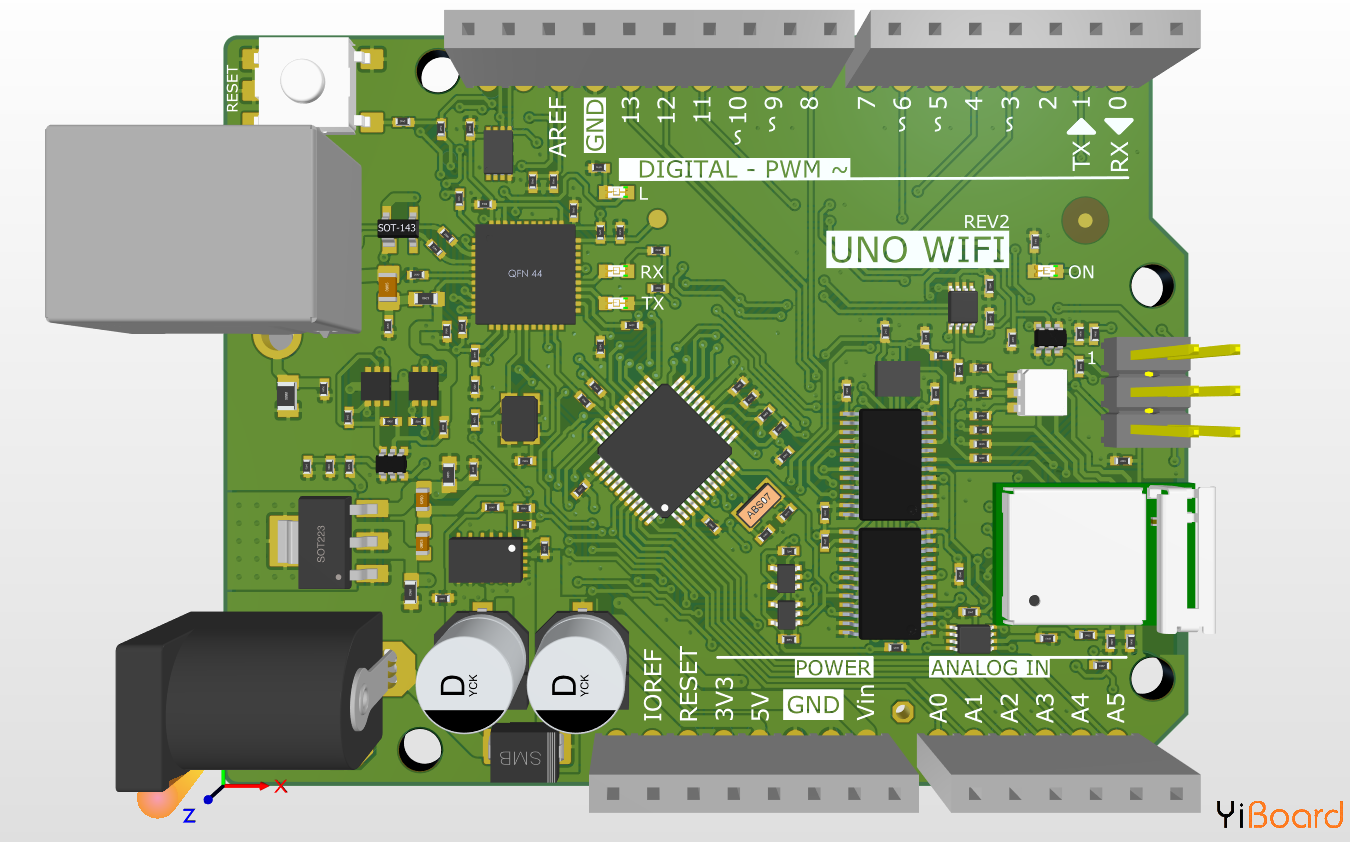

在Arduino官网下载了Arduino UNO Wifi Rev2的设计文件，只有Eagle文件的格式，而PCB制板厂家通常情况下不支持Eagle格式的PCB，需要自己生成Gerber文件或者是转成其他格式。官网提供的文件貌似与实际销售的文件版本不一致，有许多需要修改的地方。经过修改，效果图：

Arduino UNO Wifi.png

用AD导出的3D文件如下（step格式）： UNOWiFiREV2V4.0.rar (1.79 MB, 下载次数: 10)
