现代社会热衷于通过Wi-Fi、无线电和电力线上的以太网尽可能地摆脱电源线。在本文的拆解中，我们将看一下三星无线充电器，它可以通过简单地将手机放在设备上来为选定的手机充电。

关键部件

●    IDT9236无线充电控制器

●    S5830 / S5660

●    MC96F8216

三星充电器

有各种形状和大小的充电器。市场上最常见的充电器是那些使用USB Micro-B连接器的充电器。

然而，今天的拆卸充电器是无线充电（通过电磁感应），只需要将用户的手机放在托盘上。该装置只有一个端口，位于底座底部的后部。该端口是USB micro-B连接器，用于为充电器供电。

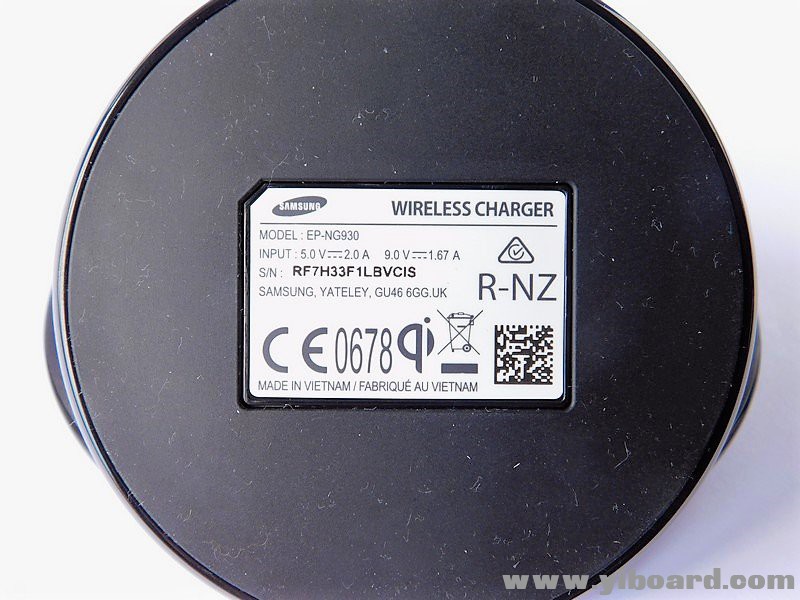

三星无线充电器

从外面看似无法拆解。底座主要是橡胶，以及大圆盘上的内圈也是橡胶。因此，借鉴我从以前的拆解中学到的东西，打开产品的螺丝最有可能在这些橡胶部件下找到。正如预期的那样，在移除橡胶基底时可以看到许多螺钉。

充电器底座

去掉了橡胶底座

主板PCB

拆除底座显示蓝色PCB，带有许多表面贴装元件和一个柔性电缆连接器，可将前指示灯连接到主PCB。

前部LED的柔性连接器

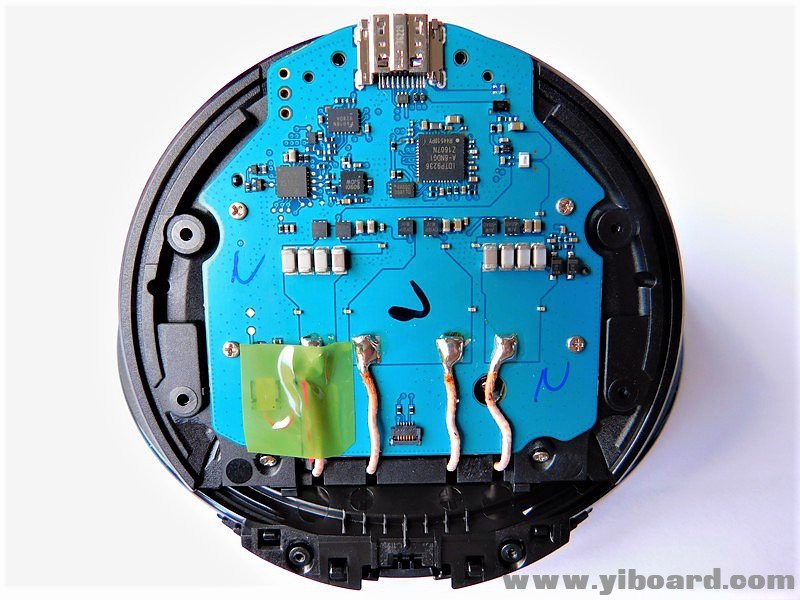

底座中的主PCB

第一个感兴趣的IC是IDTP9236，它是由IDT设计的无线充电器控制器。该IC符合Wireless Power Consortium Qi 1.1.2，包含32位ARM Cortex-M0，旨在处理高达10W的目标器件。

位于主IC右上方的较小IC是4H602 DG417U，这是一个很难识别的部分。 4H602没有在线参考，而DG417U是指模拟开关。但是，查看PCB走线（以及连接到它的组件），它更可能是SPI串行存储器设备。

主控制器，IDTP9236

下图中央的IC是由三星生产的9280A USB充电器控制器（该IC也称为S5830 / S5660）。

附近的另一个IC（顶部）标有“909015JDW”，这是一个无法识别的器件。

这张照片中的最后一个主要IC是ABOV 8216SU（根据ABOV），它是一个带8051内核、16KB闪存、512字节RAM和各种外设的微控制器。

PCB上的各种主要IC

8216U微控制器

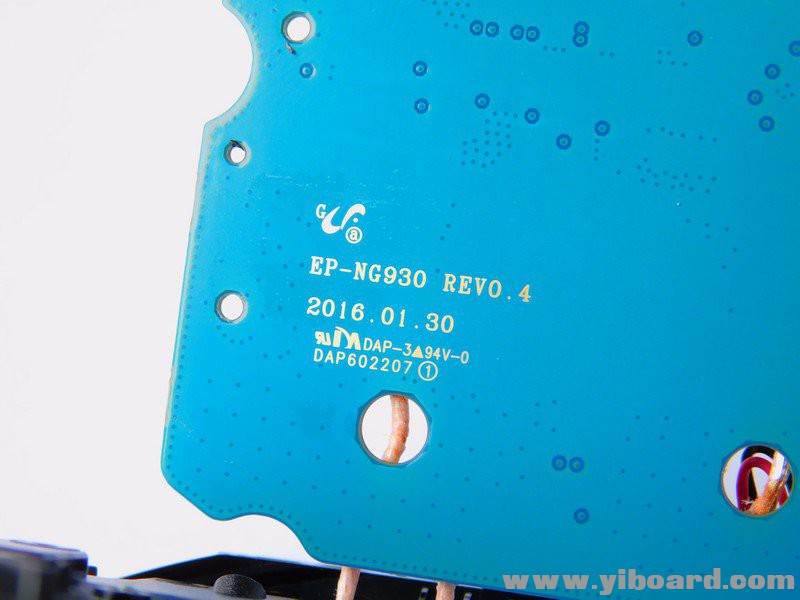

PCB背面几乎没有元件，主要由大型铜质溢流面组成。底部是标识、制造日期和各种其他生产线编号。虽然在这张照片中并不明显，但文字实际上是在走线层而不是丝印层。

PCB的背面

感应系统

PCB包含四条粗电缆，通向用于无线充电的线圈。 PCB还有两条连接到连接器的电线（黑色和红色），但此时这些电线的用途尚不清楚。

连接各种其他部件的电线

通过移除充电器前部的橡胶环来接触线圈。去除掉多个塑料层和螺钉，最终显示出充电线圈。

设备背面的两个感应线圈

移除了充电器后板，显示了主PCB上的黑色和红色线的功能。事实证明，充电装置使用类似于笔记本电脑中的小风扇。

在内部有一个风扇

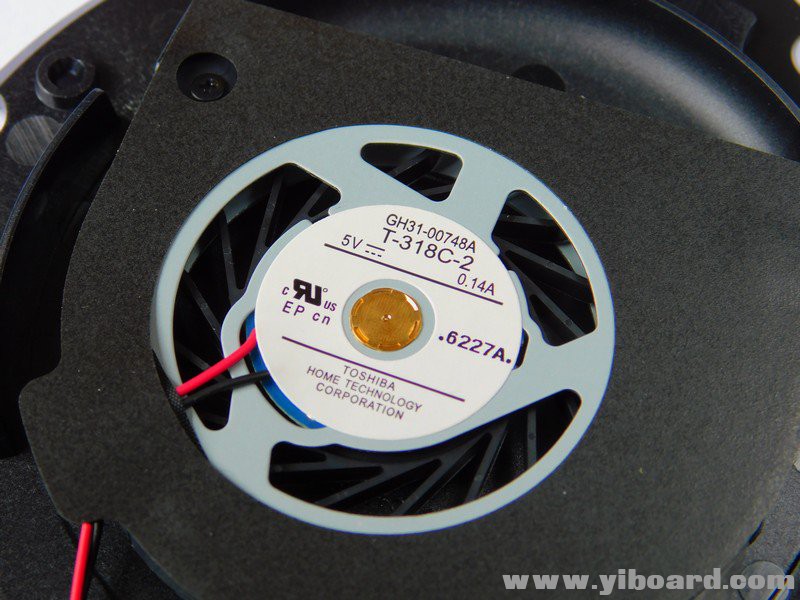

风扇规格上的特写

总结

这次拆解中的充电器展示了许多现代技术，包括使用表面贴装元件进行自动化制造，缝合通孔用于EMC控制，以及时尚的内部和外部设计。

手机中的无线充电是市场上的一种年轻技术，但考虑到USB电缆和连接器受损的频率，这种充电方法肯定会在适当的时候变得流行。
