使用Arduino开发板连接AM2301温湿度传感器模块的方法

风筝

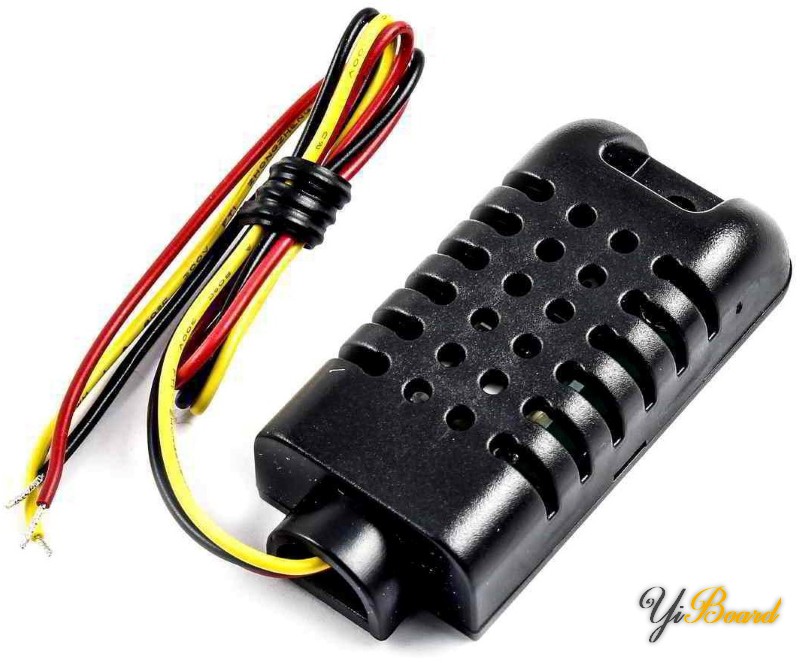

AM2301温湿度传感器模块，又被称作DHT21模块，是著名的DHT温湿度传感器系列之一。DHT21和DHT22的规格非常相似，除了主要区别，包括外壳设计和输出引脚的物理外观 - AM2301有三根输出线，而DHT22使用金属引脚。

在本篇文章中，我们主要介绍如何基于Arduino开发板使用AM2301温湿度模块。

所需的组件

●    Arduino UNO R3开发板

●    AM2301温度和湿度模块

●    跳线

AM2301传感器模块简介

AM2301模块是一种内部校准的数字传感器，用于测量温度和湿度。它可以测量0至99.9%的湿度，精度为±2%，温度为-40至80°C，精度为±3°C。

该数字模块使用单线协议进行通信。因此，除了电源引脚外，它只需要一个数字引脚即可与微控制器通信。使用此协议，我们可以通过这条线传输数据，最大距离为20米。

AM2301模块的引脚分布

该温湿度传感器模块共有3个引脚，如下图所示：

●    VCC（红线）：模块电源正极（3.3至5.5V）

●    GND（黑线）：接地

●    OUT（黄线）：数据线（连接到微控制器的一个数字引脚）

AM2301温度和湿度传感器模块与Arduino开发板的硬件连接

按如下所示连接电线。传感器模块的OUT引脚连接到Arduino开发板的D2引脚。

代码

首先在ArduinoIDE中安装DHT库。您可以从此链接下载DHT库的zip文件：DHT库。

在Arduino中复制并运行以下代码。

1.

2. //Libraries

3. #include <DHT.h>;

4.

5. //Constants

6. #define DHTPIN 2 //what pin we're connected to

7. #define DHTTYPE DHT21 //DHT 21 (AM2301)

8. DHT dht(DHTPIN, DHTTYPE); //Initialize DHT sensor for normal 16mhz Arduino

9.

10.

11. //Variables

12. float hum; //Stores humidity value

13. float temp; //Stores temperature value

14.

15. void setup()

16. {

17. Serial.begin(9600);

18. dht.begin();

19. }

20.

21. void loop()

22. {

23. //Read data and store it to variables hum and temp

24. hum = dht.readHumidity();

25. temp= dht.readTemperature();

26.

27. //Print temp and humidity values to serial monitor

28. Serial.print("Humidity: ");

29. Serial.print(hum);

30. Serial.print("%, Temperature: ");

31. Serial.print(temp);

32. Serial.println(" Celsius");

33.

34. delay(2000); //Delay 2 sec.

35. }

复制代码

上述库还用于设置DHT11和DHT22传感器。

要将上述代码用于任何提到的传感器，只需将下面一行中的“DHT11”或“DHT22”替换为“DHT21”即可。

1. #define DHTTYPE DHT21

复制代码

输出结果

将代码上传到Arduino开发板上后，打开串口监视器窗口查看输出。

如果一切操作正确，监视器串口输出中的温度和湿度数据应类似于下图。

随着环境温度或湿度的变化，您应该看到串口输出中相应的变化，以确保模块正常工作。例如，通过在传感器附近点火，输出温度应该会快速变化。

以上就是基于Arduino开发板使用AM2301温湿度模块的方法，如果有任何疑问，请随时在本帖下回复。
