详解使用Altium Designer制作个性化的PCB名片

博根工作室

个性化的名片往往能给人带来深刻的印象，在商务活动中有明显的加成效果。对于从事电路板设计的人员来说，使用一款PCB名片是一种非常不错的选择。在本篇文章中，我们将介绍如何使用Altium Designer 23和KeyShot 8制作个人PCB名片。本文中首先演示了如何使用Altium Designer导出3D模型文件，然后使用KeyShot软件解决3D模型缺失丝印以及元器件丝印的问题，之后再进一步进行渲染。

所需的软件

●    Altium Designer 23

●    KeyShot 8

●    Adobe Photoshop 2020

●    Adobe Acrobat DC

制作步骤

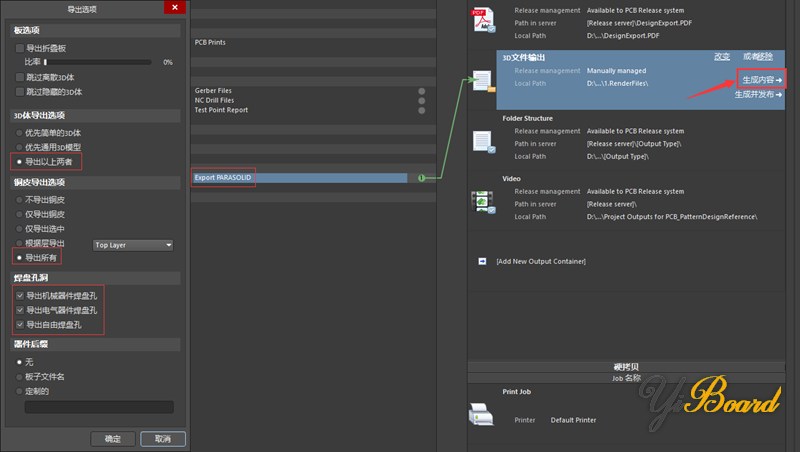

1.  首先使用Altium Designer导出PARASOILD (.x_t) 格式的3D模型文件，请注意.x_t格式可导出线路，而如果导出为STEP格式，会发现缺失线路。

2.  使用KeyShot打开.x_t文件，此时缺少PCB的表层丝印和元器件表面的丝印，故需要分别使用两种不同方法，采用贴图的方式，将丝印分别贴到PCB表面和元器件表面。

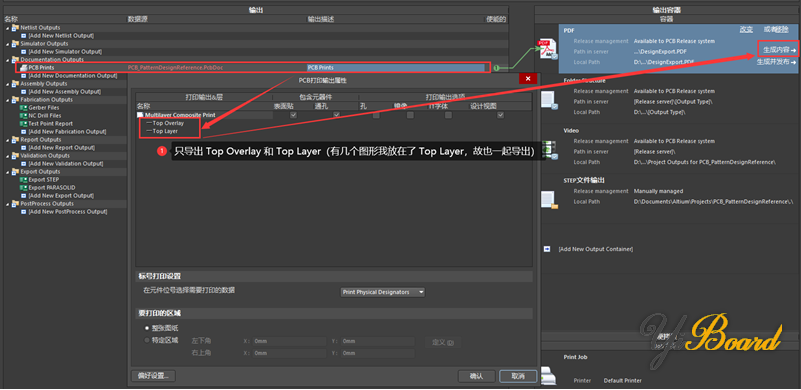

3.  首先使用Altium Designer软件导出PCB丝印，选择丝印所在的Top Overlay和Top Layer层，然后导出PDF文件。

用Photoshop打开刚刚导出的PDF文件，将导出后的PCB丝印PDF做些处理，将不必要的线路处理掉，因为在3D文件中已经包含线路了，之后另存为PNG文件。

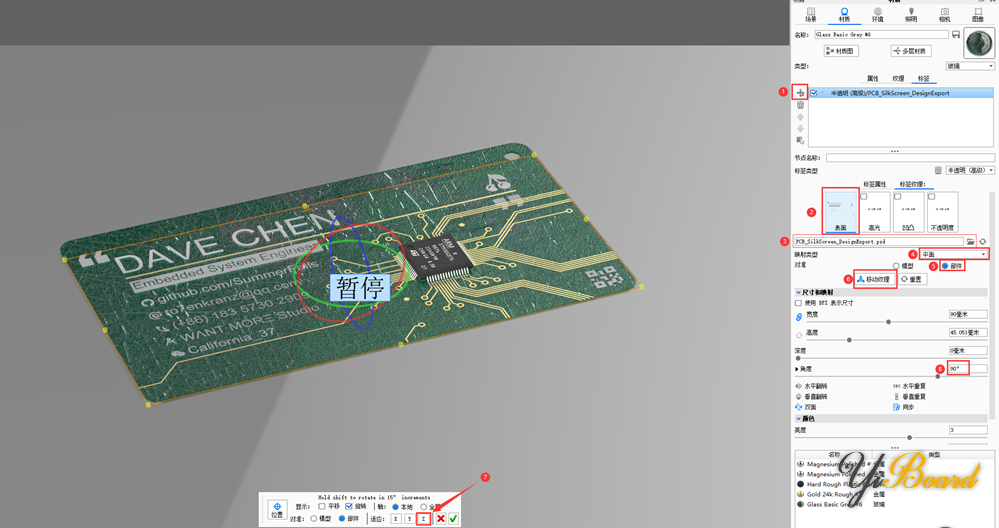

将刚刚导出的PNG文件作为贴图，添加到PCB主板 上，并调整位置、角度等，如下图所示

添加标签，并如图添加PNG文件或者PSD文件，之后进行如图所示的调整。

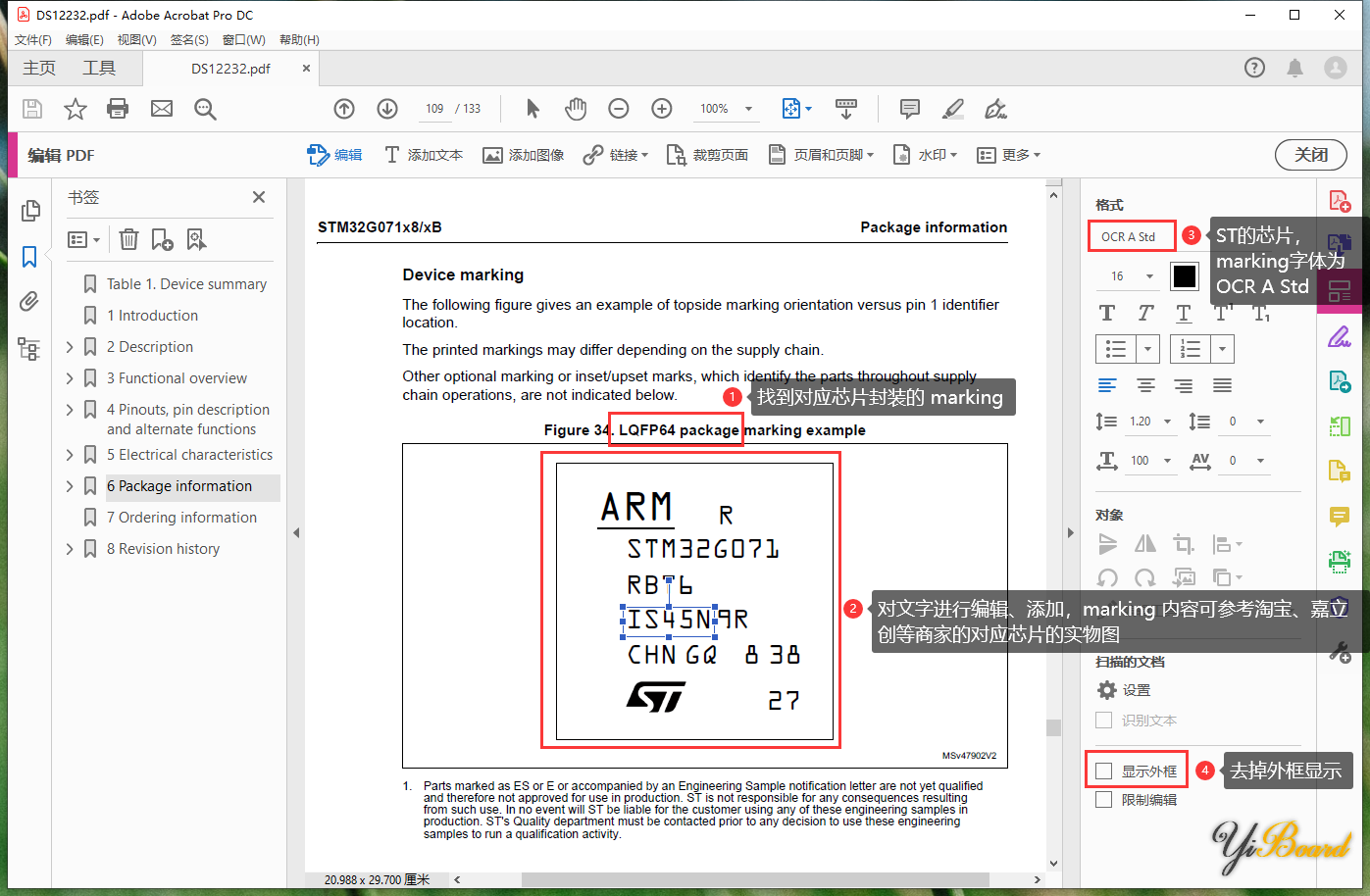

4.  接下来制作元器件丝印贴图。首先下载对应芯片的数据手册，用Acrobat DC打开数据手册PDF文件后，找到对应封装的package marking，并进入编辑模式进行编辑，编辑完成后保存，如图：

请注意：若电脑中没有对应芯片丝印使用的字体，需要自行去下载字体文件，本例中的芯片丝印字体已经提供，右键安装即可，安装后需要重启Acrobat DC。

然后进入组织页面功能，将刚刚的一页进行单独提取导出为PDF文件

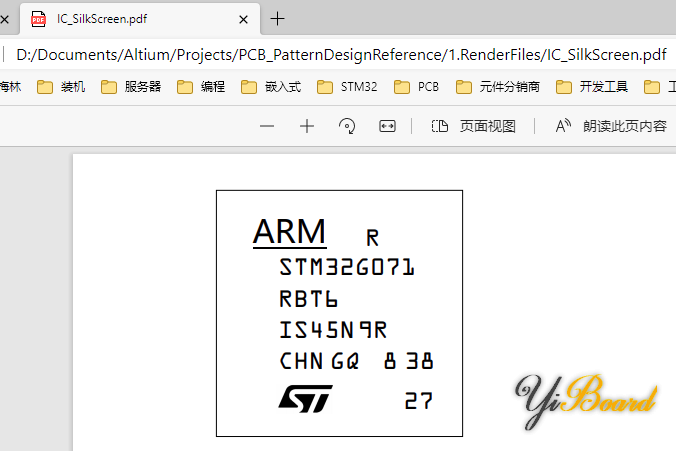

将刚刚单独提取导出的PDF文件再次编辑，删去无关内容，如图

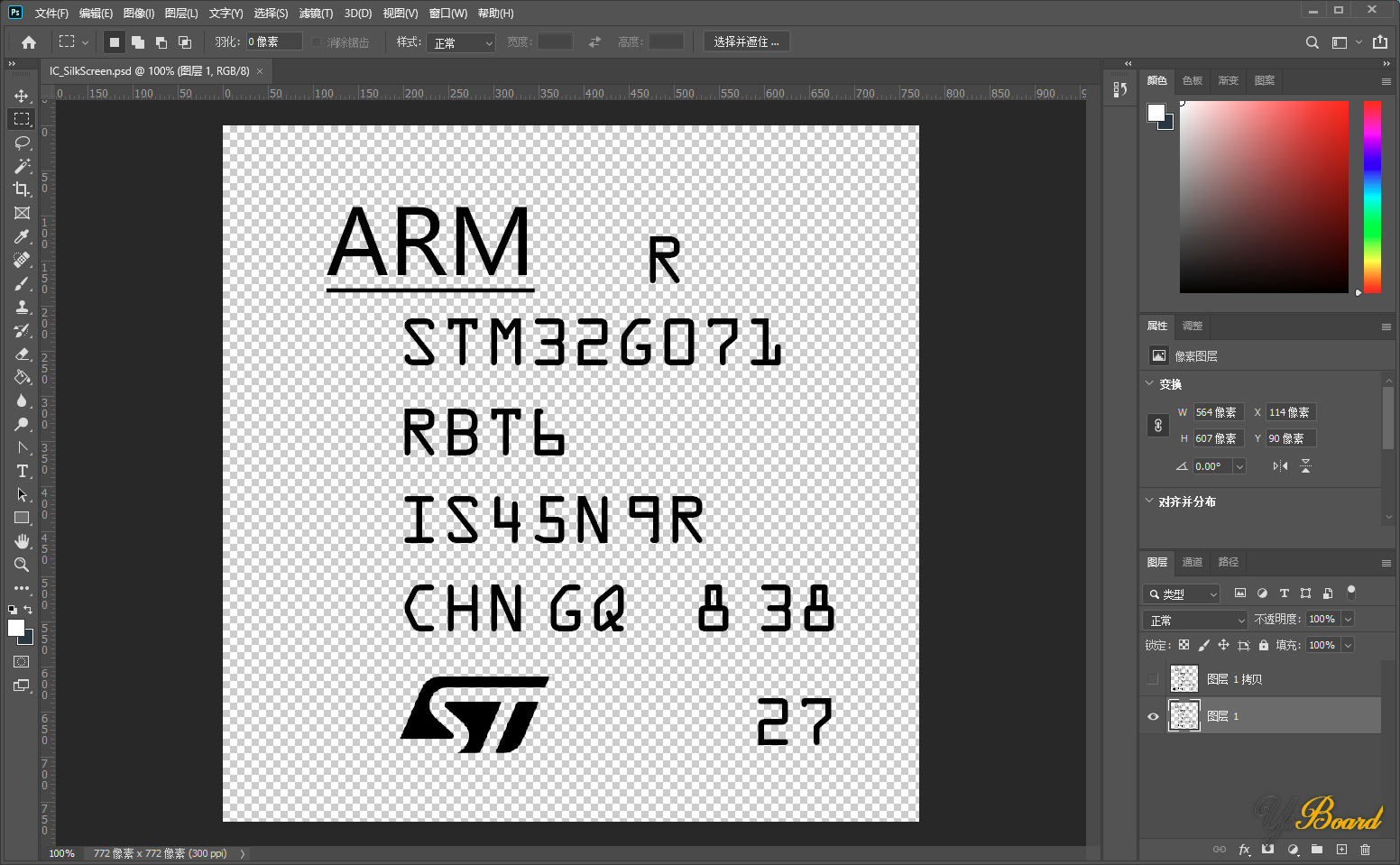

用Photoshop打开该PDF文件，之后进行修改，再导出为PNG文件，如图

将刚刚导出的PNG文件作为贴图，添加到芯片主体上，并调整位置、角度等，具体操作与之前的PCB丝印的贴图操作类似。

5.  之后，依个人喜好以及实际情况，再进行 材质、颜色、纹理、环境、背景 相关的调整，便能有不同的实时渲染效果，案例如图

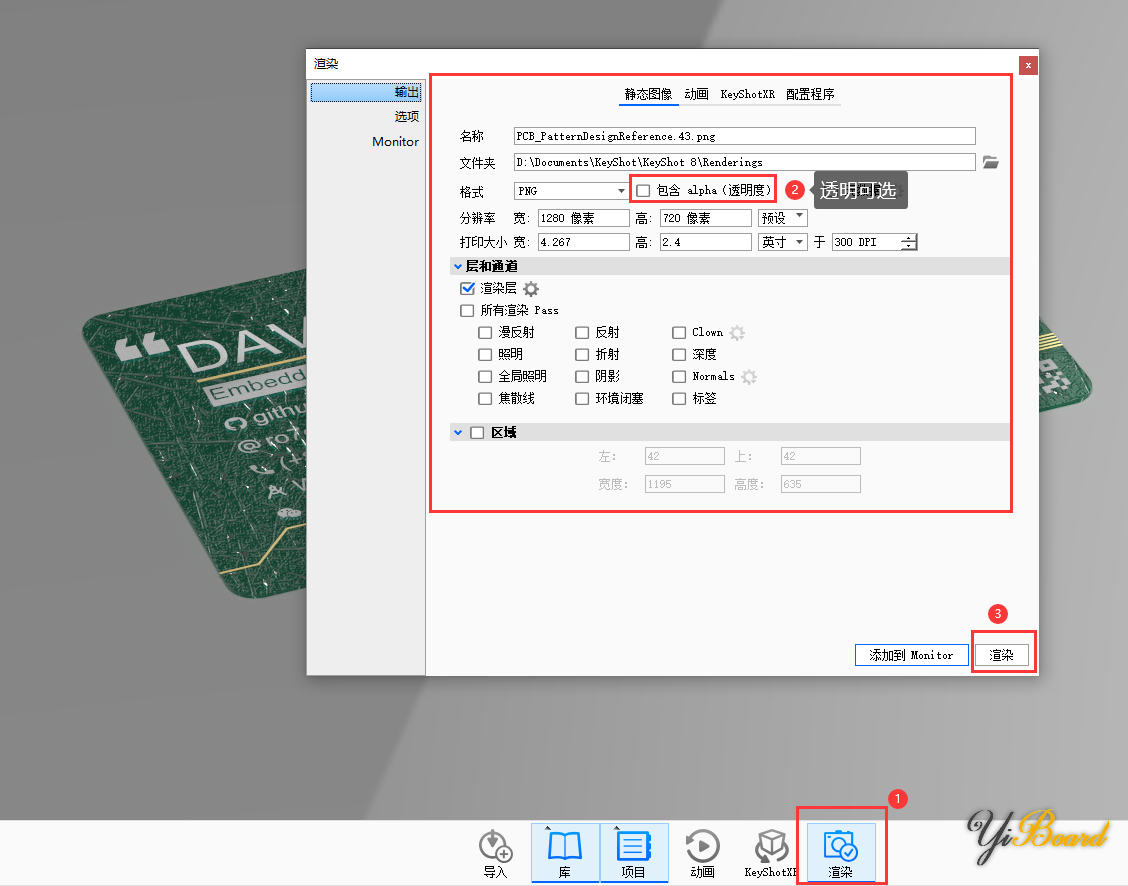

6.  最后，将调整好角度的实时渲染效果导出为图片。

渲染图展示

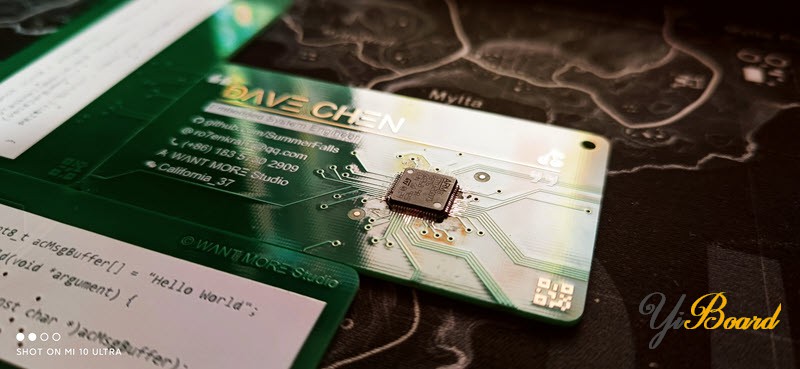

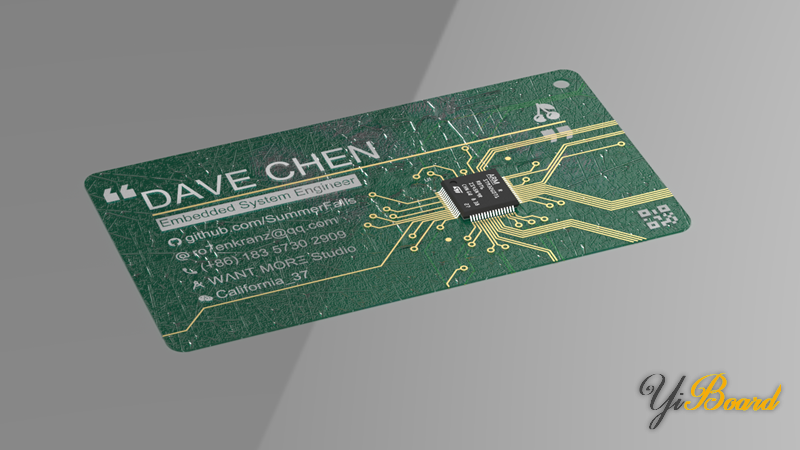

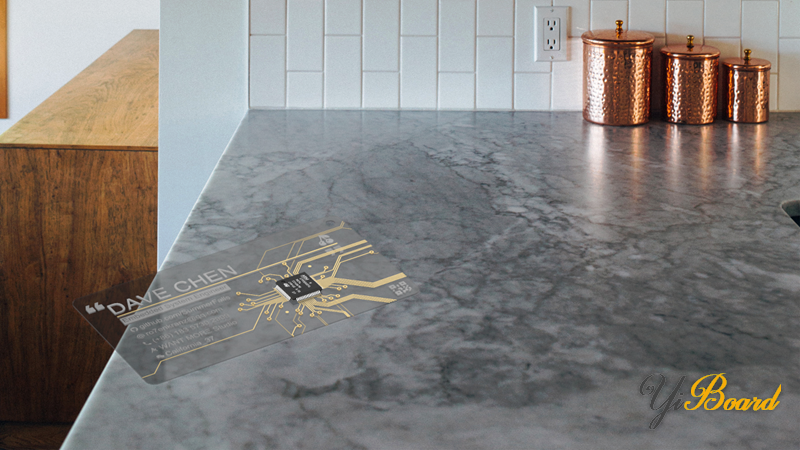

以下是制作完成的PCB名片渲染图：
