大家好，欢迎来到今天的教程。在本篇文章中，我们将介绍如何在Arduino开发板上使用霍尔效应传感器。

霍尔效应传感器（Hall Effect Sensor）是一种根据是否存在磁场来改变其输出的传感器。这意味着霍尔效应传感器产生的输出信号是其周围磁场密度的函数。当其周围的磁通密度超过某个预设阈值时，传感器将对其进行检测并生成输出电压（有时称为霍尔电压），以指示磁场的存在。

霍尔传感器由于其多功能性而变得非常流行，并且被用于许多不同的应用中。霍尔效应传感器的流行应用之一是在汽车系统中，用于检测位置、测量距离和速度。它们还用于智能手机和计算机等现代设备中，还用于不同类型的开关中，其中存在磁场用于激活或禁用电路。霍尔传感器根据特定传感器产生模拟或数字输出。无论哪种类型，它们通常采用3个引脚封装，其中一个引脚代表信号，另外两个引脚为传感器供电。这使得与任何微控制器的连接变得容易。

在今天的文章中，我们将通过将霍尔效应传感器和LED灯连接到Arduino开发板的方式来演示霍尔传感器的工作原理。 我们将对Arduino的工作方式设定为，当将磁铁靠近霍尔效应传感器时，LED点亮，而当移除磁铁时，LED熄灭。

所需的组件

构建此项目需要以下组件：

●    霍尔效应传感器

●    Arduino Uno开发板

●    面包板

●    发光二极管

●    连接导线

●    磁铁

原理图

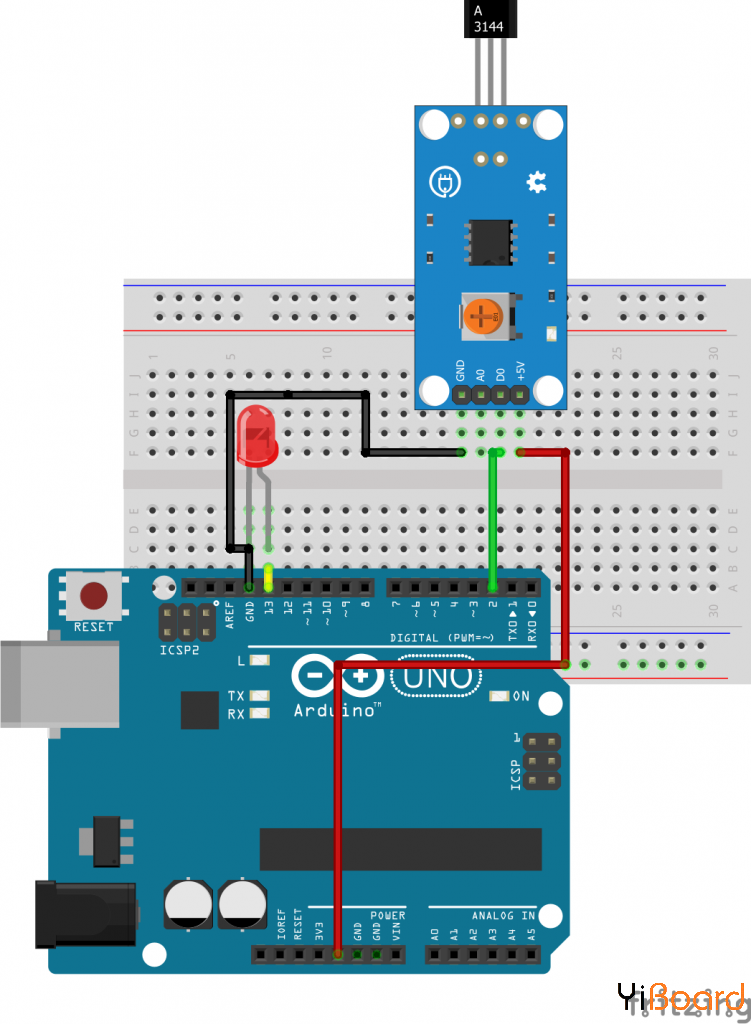

该项目的示意图很简单，因为我们要做的就是将霍尔传感器的三个引脚和一个LED连接到Arduino。如下图所示连接组件。

霍尔传感器与Arudino开发板的引脚连接如下：

霍尔传感器引脚	Arudino引脚
VCC	5V
GND	GND
SIG	D2

LED可以直接插入到Arduino，其正极连接到Arduino的引脚13，而另一端无需串联电阻就可以直接接地，因为Arduino在引脚13上连接了内部电阻。完成原理图后，我们可以继续进行该项目的代码。

代码

该项目的代码非常简单，如前所述，我们要做的就是检查是否检测到磁场，如果是，则点亮LED，如果没有，我们熄灭LED。

在此项目的代码中，我们要做的第一件事是声明将霍尔传感器和LED连接到的Arduino的引脚，然后创建一个变量state，该变量将存储霍尔传感器的值。

1.    //////////////////////////////////////////////

2.   //        HALL EFFECT SENSOR DEMO           //

3. //          Author: Nick Koumaris           //

4. //           http://www.educ8s.tv           //

5. /////////////////////////////////////////////

6.

7. int hallSensorPin = 2;

8. int ledPin =  13;

9. int state = 0;

复制代码

接下来，我们编写void setup()函数，在此我们声明LED和霍尔传感器连接到的Arduino引脚的引脚模式。

1. void setup() {

2.   pinMode(ledPin, OUTPUT);

3.   pinMode(hallSensorPin, INPUT);

4. }

复制代码

接下来是void loop()函数，这里的任务与我们要使用按钮来控制Arduino之间的LED灯相同。我们读取霍尔传感器的输出并将其存储在名为state的变量中。当值为LOW时，我们将点亮LED；当值为HIGH时，我们将熄灭LED。霍尔传感器的配置可能有所不同，因为当检测到磁场时，传感器可能会输出高电平。这需要在传感器的数据表中得到确认。

1. void loop(){

2.

3.   state = digitalRead(hallSensorPin);

4.

5.   if (state == LOW) {

6.     digitalWrite(ledPin, HIGH);

7.   }

8.   else {

9.     digitalWrite(ledPin, LOW);

10.   }

11. }

复制代码

该项目的完整代码如下所示；

1. //////////////////////////////////////////////

2.   //        HALL EFFECT SENSOR DEMO           //

3. //                                          //

4. //           http://www.educ8s.tv           //

5. /////////////////////////////////////////////

6.

7. int hallSensorPin = 2;

8. int ledPin =  13;

9. int state = 0;

10.

11. void setup() {

12.   pinMode(ledPin, OUTPUT);

13.   pinMode(hallSensorPin, INPUT);

14. }

15.

16. void loop(){

17.

18.   state = digitalRead(hallSensorPin);

19.

20.   if (state == LOW) {

21.     digitalWrite(ledPin, HIGH);

22.   }

23.   else {

24.     digitalWrite(ledPin, LOW);

25.   }

26. }

复制代码

效果演示

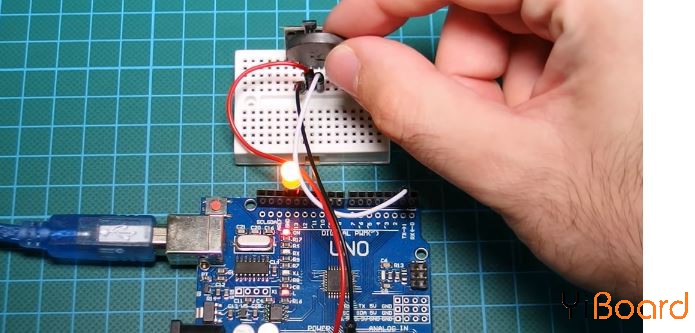

复制代码并上传到您的Arduino开发板。 如下图所示，当磁铁靠近时，您应该会看到LED开关。

以上就是本文的所有内容，感谢您的关注，如果您对本文有任何疑问，请随时在本文下进行回复， 我很乐意为您提供帮助。
