尽管ATtiny系列被认为是非常便宜和有用的，但是仍然缺少有关它的项目和教程。在本篇文章中，您将学习如何使用通过Arduino IDE编程的ATtiny13微控制器开始构建应用程序。

首先，ATtiny13是基于AVR增强RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行功能强大的指令，ATtiny13的吞吐率接近1 MIPS / MHz，从而使系统设计人员能够优化功耗与处理速度。 Microchip收购Atmel之后，新的ATtiny13仍在生产中。

所需的组件

●     Arduino Uno或任何其他Arduino开发板

●     ATtiny13或13A单片机

●     面包板

●     连接导线

电路

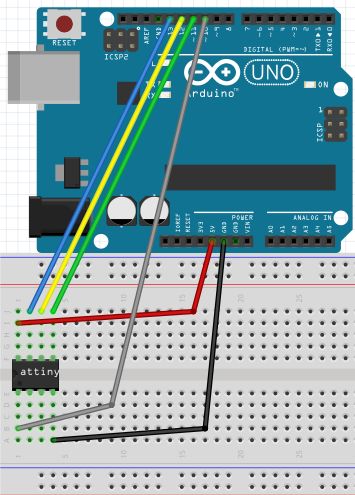

为了连接硬件，您应该首先如图所示调整ATtiny的方向。

首先，将Arduino的5V连接到ATtiny引脚8。分别将GND连接到引脚4，引脚13到引脚7，引脚12到引脚6，引脚11到引脚5，最后将引脚10连接到引脚1。

编程ATTINY13

要编程ATtiny13，我们应该将Arduino设置为烧录器（Programmer）。这可以通过在IDE中按照以下路径（Files -> Examples -> ArduinoISP）将ArduinoISP草图上传到Arduino来实现。

现在我们的Arduino已准备好对ATtiny 13进行编程，但仍然需要通过安装其核心文件来设置ATtiny。在本文中，首选sleepmanj制作的文件。

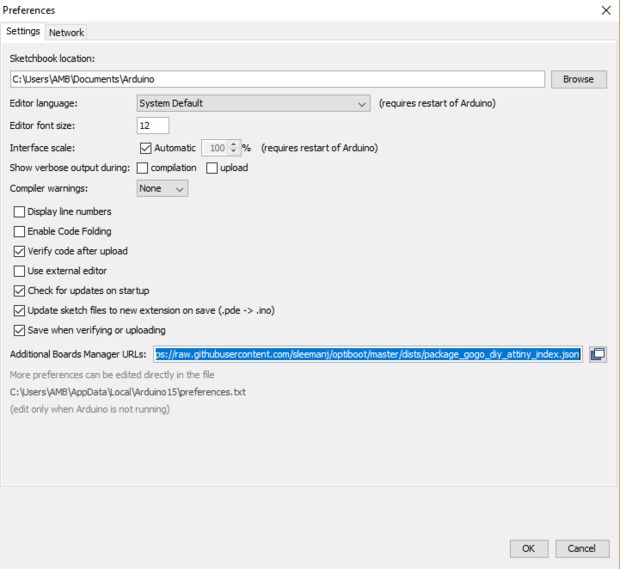

要安装这些文件，请打开Arduino IDE并导航到文件下拉菜单，然后选择首选项。将此URL“https://raw.githubusercontent.com/sleemanj/optiboot/master/dists/package_gogo_diy_attiny_index.json”粘贴到“Additional Boards Manager URLs”。如果您这里已有URL，并且想要添加更多，请用逗号和空格分隔URL。

现在，导航至tools-board，然后单击Boards Manager…。现在向下滚动，直到看到DIY ATtiny，然后单击安装按钮。

将BOOTLOADER烧录到ATTY单片机

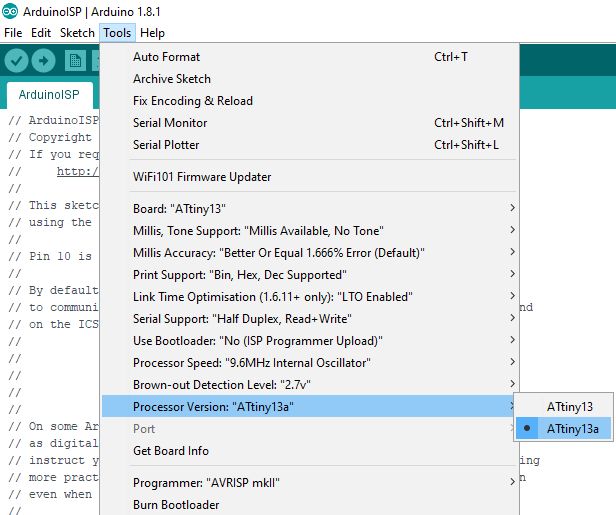

实际上，引导加载程序是微控制器中的一个固件，它允许通过串行通信安装新固件。为了开始对ATtiny 13进行编程，我们必须将Bootloader烧录到其中。要实现此目的，有两个步骤：首先，进入Tools-Board并选择ATtiny13，其次，单击Tools下拉菜单底部的Burn Bootloader按钮。

您应该注意ATtiny的版本，导航到Tools-Processor Version，然后根据您的芯片选择ATtiny13或ATtiny13a。

烧录Bootloader之后，我们的ATtiny现在可以进行编程了。您现在可以尝试Blink草图之类的Arduino IDE示例。

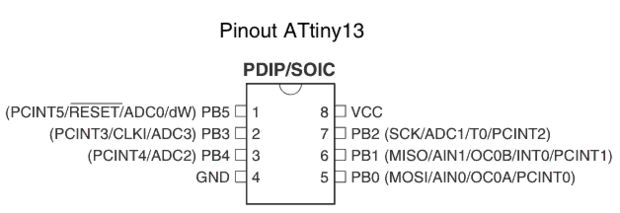

为了确保Blink草图可以正常工作，您应该首先检查下图。

在这里，引脚3在硬件中定义为PB4，现在让我们看一下编辑后的代码：

1. //We will replace "LED_BUILTIN" with "4" since ATtiny does not have a built-in led!

2. void setup() {

3.   // initialize digital Pin 3 of ATtiny 13(defined in hardware as 4) as an output.

4.   pinMode(4, OUTPUT);

5. }

6. // the loop function runs over and over again forever

7. void loop() {

8.   digitalWrite(4, HIGH);   // turn the LED on (HIGH is the voltage level)

9.   delay(1000);                       // wait for a second

10.   digitalWrite(4, LOW);    // turn the LED off by making the voltage LOW

11.   delay(1000);                       // wait for a second

12. }

复制代码

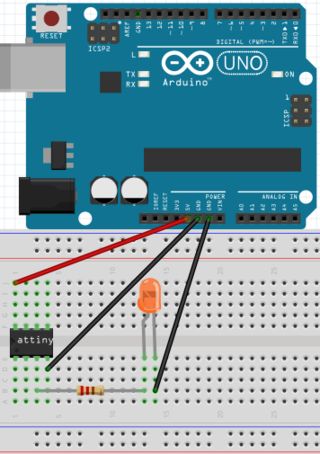

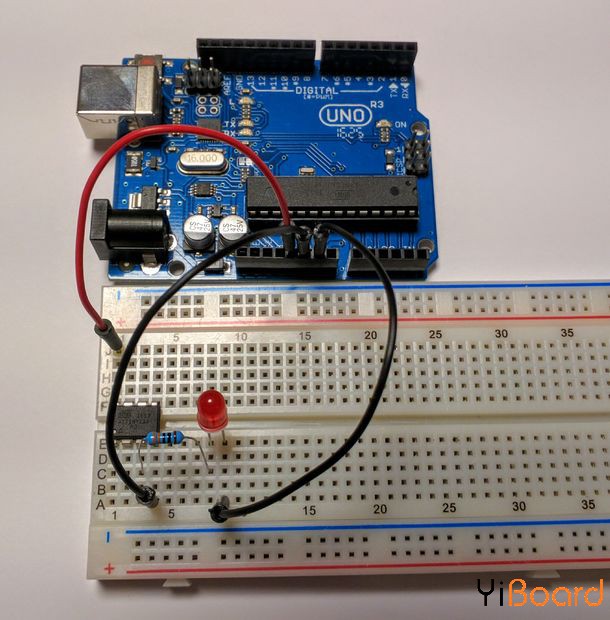

接下来，通过在引脚3和GND之间添加一个带有合适电阻的LED来修改电路，如图所示。

常见故障排除

如果在构建此项目时遇到任何问题，可以检查此列表以对项目进行故障排除：

•    仔细检查所有连接以及ATtiny和LED的方向。

•    将ArduinoISP草图重新上传到Arduino。

•    在在Arduino上复位和接地之间连接一个10uf电解电容。确保以正确的方向插入电容，负极接地。

•    在面包板上的5v和接地之间连接大电容，这将有助于消除电压尖峰。

•    确保为编程ATtiny的Arduino提供足够的电源，9伏电池可能无法工作。

•    使用其他Arduino替换您的Arduino开发板

•    确保您使用的是最新的IDE和最新的核心文件

•    单击tools，并确保下拉菜单与“Burn the Bootloader”步骤中显示的菜单相同。如果有什么不同，请进行更改并重新烧录引导程序。

现在已经准备就绪，该进行测试使用Arduino IDE编程的ATtiny的新思路和新应用！
