每个PCB设计师都关心如何尽可能高效地生产出最优质的产品。生产电路板的最经济有效的方法（在相当长一段时间内一直是标准方法）是通过对一个标准的PCB电路板进行拼板。本文指导您使用Altium Designe的Embedded Board Array功能来帮助您快速完成拼板过程。

简介

拼板的工艺边提供了制造优势，因为它们在元件和电路板边缘之间形成了间隙。使用Embedded Board Array的PCB拼板使用这些工艺边进行传送，这样允许将元件放置在电路板的两侧。在一个拼板上集成多个电路板也可以降低成本。图1是拼板的示例。

所有的电路板加工机器都有一个最小的支持PCB电路板尺寸。使用拼板生产时，在运输过程中对许多小板的处理和保护更加安全。 BGA和QFN等无铅零件需要进行X射线测试，这会产生额外的成本，该成本更多地受到电路板数量而不是零件的影响，但是可以通过拼板降低成本。

拼板概述

正确创建拼板可能是一个耗时且乏味的过程。当需要更换电路板并且必须重做拼板时，这可能会令人沮丧。 Altium Designer添加了Embedded Board Array功能来解决此问题。 Altium Designer中的拼板操作不是简单的静态Gerber创建过程。Embedded Board Array功能可动态链接到原始的印刷电路板，因此不仅可以在拼板上重复一块电路板，而且可以在同一拼板中包含具有同一堆叠的多个电路板设计。更改任何链接的单个电路板后，您可以通过简单地刷新将Embedded Board Array更新到最新的链接电路板数据。

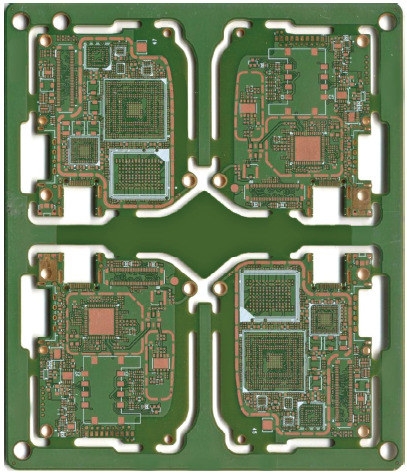

图1：在单个拼板上有四个电路板。

拼板过程

Embedded Board Array对话框允许您在PCB设计项目中创建单个PCB电路板。该虚拟PCB电路板代表要制造的电路板。任何必要的编辑都需要在原始文件中完成，而不是在最终的电路板拼板中完成。

要访问“Embedded Board Array”对话框，请转到DXP /Preferences，然后进入PCB Editor/Defaults，然后双击“Embedded Board Array”（图2）。

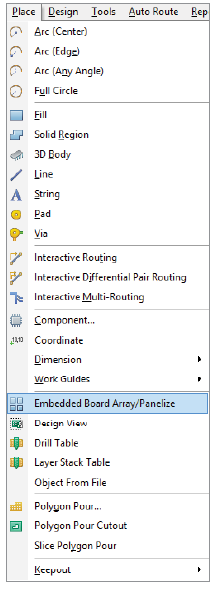

图2：Embedded Board Array / Panelize菜单

在“Embedded Board Array”对话框中单击“OK”后，电路板拼板将连接到一个十字光标（图3）。十字光标位于拼板的左下角。光标放置的位置将确定电路板拼板的位置。左键单击或键盘上的Enter键将锁定电路板拼板的位置。如果原始电路板和目标电路板阵列中的层堆叠不同，您可能会看到一个对话框（图4）。

然后，您可以选择通过鼠标右键或键盘上的Esc键放置其他拼板或退出命令。

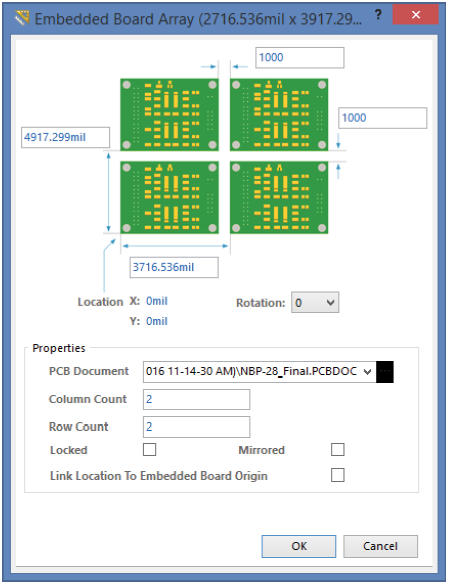

图3：拼板放置属性

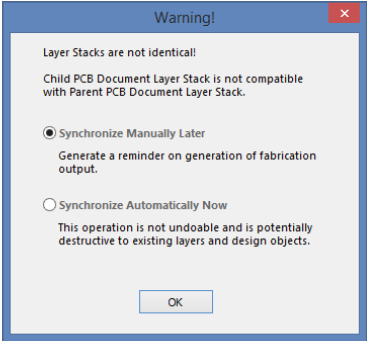

图4：层堆栈不是完全相同的警告

您还可以选择在放置阵列时翻转或旋转阵列。只需使用键盘上的L键将阵列翻转到另一侧，或使用空格键旋转嵌入式板阵列（逆时针旋转90度）。

请注意，所有物理设计都应分开放置，而不应放置在拼板PCB文档中。您还可以放置其他制造对象，例如焊盘或安装孔。如果需要进行任何更改，则应在PCB源文件中进行更改，然后在拼板中刷新。您可以以与任何其他电路板相同的方式生成PCB拼板的作业输出文件，例如Gerber文件、NC Drill、ODB ++。

总结

PCB拼板是帮助您快速且经济高效地生产电路板的重要步骤。 在Embedded Board Array拼板上可以动态刷新的PCB源文件，通过这项功能，在印刷电路板设计的制造过程中，拼板过程几乎变成了轻松而高效的任务。
