使用NodeMCU和Android实现Wifi和语音控制的家庭自动化

风筝

在本篇文章中我们主要介绍关于如何使用NodeMCU和Android实现Wifi和语音控制家庭自动化。我们之前介绍过类似的项目，即使用NodeMCU和Alexa设计基于语音的家庭自动化。我们使用Alexa来控制家用电器。现在，我们将制作类似的项目，但这次不是使用Alexa，而是在Android智能手机上开发自己的应用程序，以实现在本地控制我们的家用设备。

在本篇文章中，我们将4通道继电器与NodeMCU ESP8266模块连接，并控制4个不同的LED。这4个不同的LED类似于4个不同的家用电器。我们将使用具有5 + 5按钮的Android应用程序将信号发送到NodeMCU，以控制继电器输出。每个NodeMCU都有特定的IP地址。我们会将这个IP地址分配给Android应用进行访问控制。同样，需要NodeMCU连接到本地Wifi。

所需的组件

●    NodeMCU ESP8266 12E Wifi模块

●    4通道继电器模块

●    4个不同颜色的LED

●    5伏电源

●    面包板

●    连接导线

功能框图

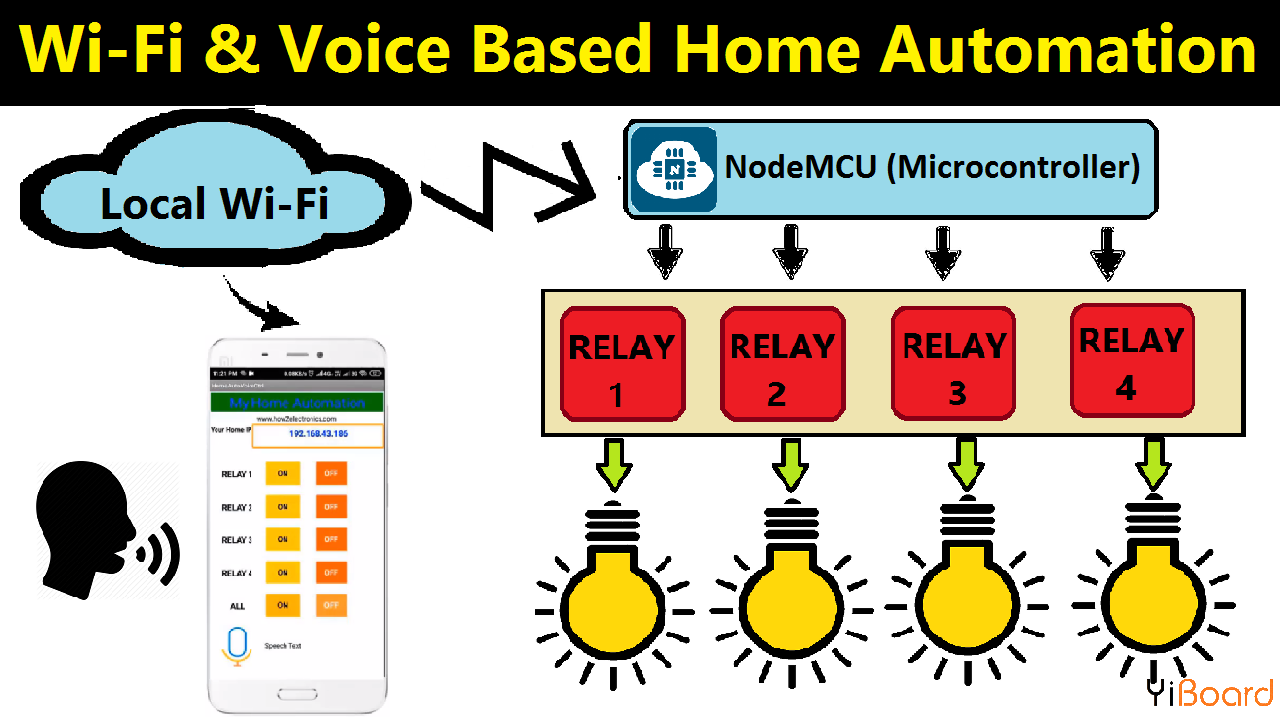

以下是使用NodeMCU和Android实现Wifi和语音控制家庭自动化的功能框图。它简单易懂。

NodeMCU使用GPIO引脚与4通道继电器连接。 NodeMCU的输出引脚通过220欧姆电阻连接到4个不同的LED。 NodeMCU连接到本地Wifi，并能够通过Internet接收信号。

Android设备上安装了“Home Automation Control” Android应用。要控制NodeMCU的输入/输出，请在Android App IP框中输入NodeMCU的IP地址。

完成此设置后，您可以在世界任何地方控制Android App。您的Android手机充当遥控器，NodeMCU充当接收器，信号通过Internet传输。

连接电路图

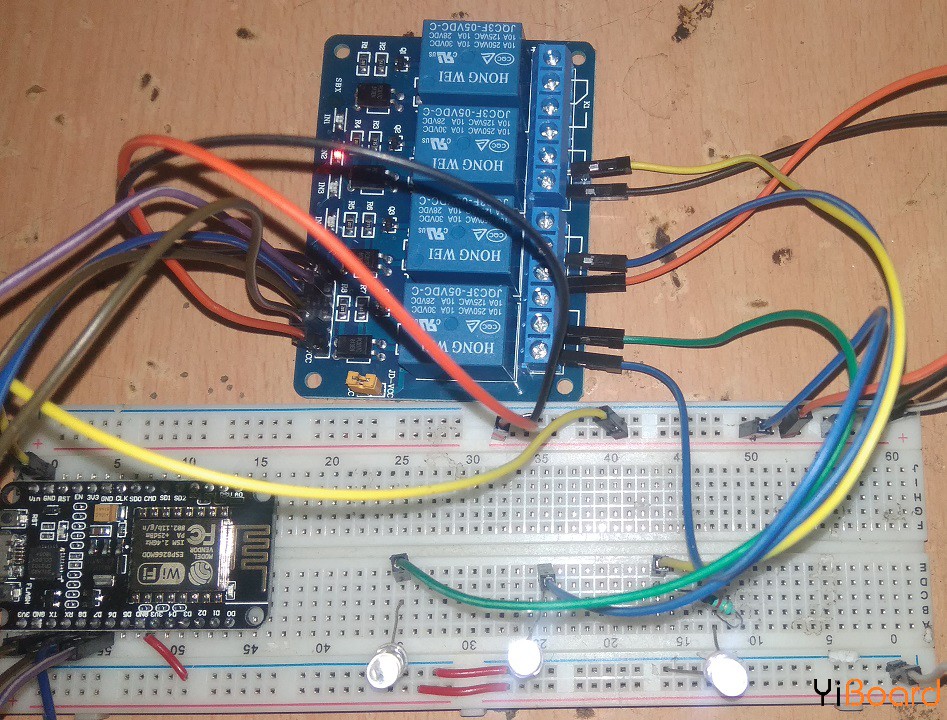

我们将使用4通道继电器模块来控制4个LED，模拟4个家用设备。类似地，将4个输出通过4个电阻连接到4个不同的LED，如上图所示。

Wifi和语音控制的Android应用程序

Android应用程序将发送一个字符串，该字符串必须由代码解释才能激活定义如下的每个继电器：

继电器1：

打开：“ r1on”；

关闭：“ r1off”；

继电器2：

开启：“ r2on”；

关闭：“ r2off”

继电器3：

开启：“ r3on”；

关闭：“ r3off”

继电器4：

开启：“ r4on”；

关闭：“ r4off”

如果Android App发送命令“ r1on”，则打开继电器1。我们还定义了“组命令”以同时打开（“ allon”）和关闭（“ alloff”）所有设备。同样，还会提供语音输入图像，单击该图像会弹出弹出窗口，让Google助手接受语音命令。

使用MIT App Inventor创建Android应用程序

此步骤是可选的。我已通过下面的链接直接下载了Android应用。我还添加了.aia链接，可以根据您的需要直接下载和修改该链接。

创建Android应用程序访问http://ai2.appinventor.mit.edu/并创建一个项目。

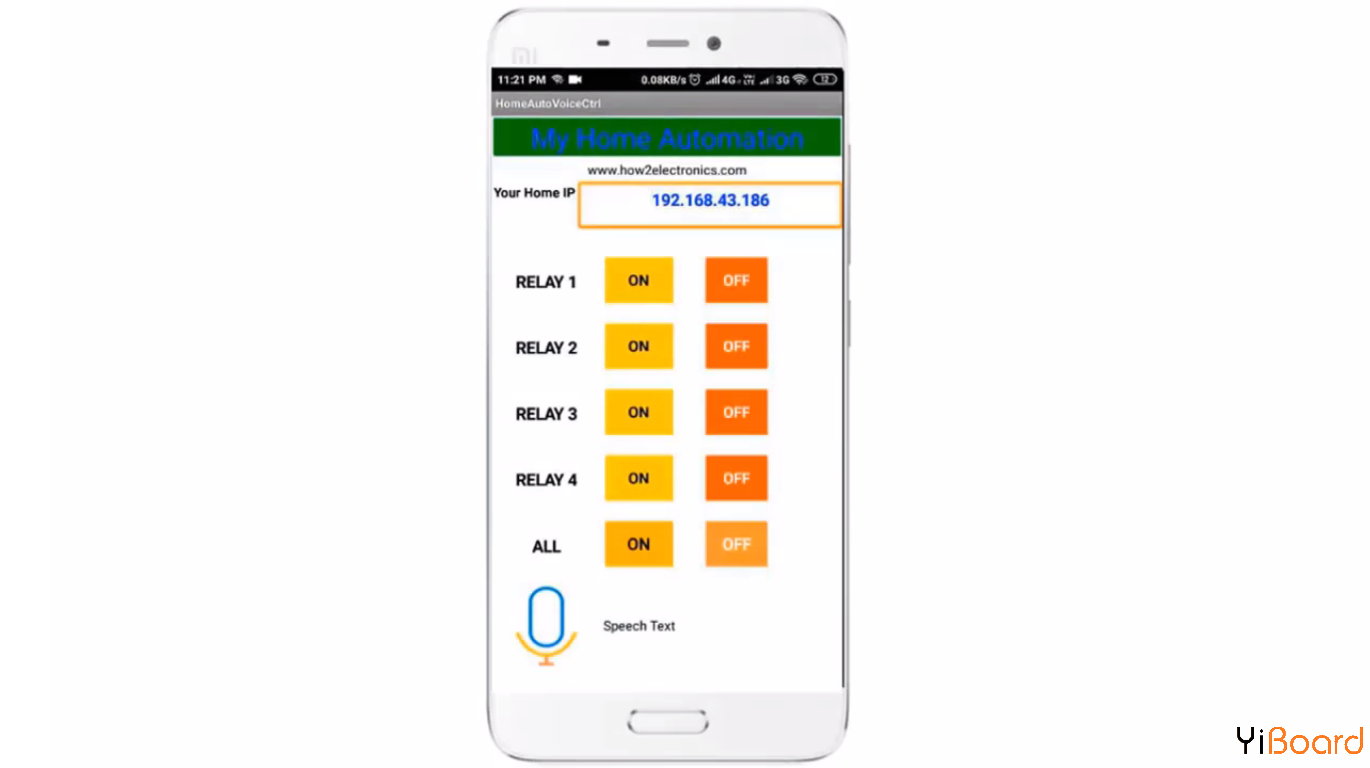

内部按钮包含用于继电器的继电器开关以及语音输入命令，如下图所示。您可以观看下面的视频以获取更多详细信息。

Android App下载链接

如果您是初学者，并且不想制作任何Android应用，则只需从下面的链接下载该应用即可：下载Android应用程序。

您还可以通过导出.aia文件来修改Android应用：下载.aia文件

查找设备IP地址的代码

只需复制此代码并上传到Arduino IDE。代码上传后，单击“串口监视器”并获取IP。根据您的Android应用所需复制此IP。

1. #include <ESP8266WiFi.h>

2. WiFiClient client;

3. WiFiServer server(80);

4. const char* ssid = "how2electronics";

5. const char* password = "alhabibi";

6.

7. void setup()

8. {

9. Serial.begin(115200);

10. connectWiFi();

11. server.begin();

12. }

13.

14. void loop()

15. {

16. }

17.

18. /* connecting WiFi */

19. void connectWiFi()

20. {

21. Serial.println("Connecting to WIFI");

22. WiFi.begin(ssid, password);

23. while ((!(WiFi.status() == WL_CONNECTED)))

24. {

25. delay(300);

26. Serial.print("..");

27. }

28. Serial.println("");

29. Serial.println("WiFi connected");

30. Serial.println("NodeMCU Local IP is : ");

31. Serial.print((WiFi.localIP()));

32. }

复制代码

源代码/程序

以下是使用NodeMCU和Android实现Wifi和语音控制家庭自动化的源代码。 编译该代码并将其上传到您的NodeMCU开发板上。

警告：上传代码时，请断开继电器电源引脚。

1. #include <ESP8266WiFi.h>

2. WiFiClient client;

3. WiFiServer server(80);

4. const char* ssid = "how2electronics";

5. const char* password = "alhabibi";

6. String  command =""; // Command received from Android device

7.

8. // Set Relay Pins

9. int relay1 = 1;

10. int relay2 = 3;

11. int relay3 = 12;

12. int relay4 = 14;

13.

14. void setup()

15. {

16.   Serial.begin(115200);

17.

18.   pinMode(relay1, OUTPUT);

19.   pinMode(relay2, OUTPUT);

20.   pinMode(relay3, OUTPUT);

21.   pinMode(relay4, OUTPUT);

22.

23.   digitalWrite(relay1,HIGH);

24.   digitalWrite(relay2,HIGH);

25.   digitalWrite(relay3,HIGH);

26.   digitalWrite(relay4,HIGH);

27.

28.   connectWiFi();

29.   server.begin();

30. }

31.

32. void loop()

33. {

34.     client = server.available();

35.     if (!client) return;

36.     command = checkClient ();

37.

38.          if (command == "r1on"  || command == "turn on relay 1"    || command == "relay 1 on")        digitalWrite(relay1,0);

39.     else if (command == "r1off" || command == "turn off relay 1" || command == "relay 1 off")     digitalWrite(relay1,1);

40.     else if (command == "r2on"  || command == "turn on relay 2"    || command == "relay 2 on")      digitalWrite(relay2,0);

41.     else if (command == "r2off" || command == "turn off relay 2" || command == "relay 2 off")   digitalWrite(relay2,1);

42.     else if (command == "r3on"  || command == "turn on relay 3"    || command == "relay 3 on")      digitalWrite(relay3,0);

43.     else if (command == "r3off" || command == "turn off relay 3" || command == "relay 3 off")   digitalWrite(relay3,1);

44.     else if (command == "r4on"  || command == "turn on relay 4"    || command == "relay 4 on")    digitalWrite(relay4,0);

45.     else if (command == "r4off" || command == "turn off relay 4" || command == "relay 4 off") digitalWrite(relay4,1);

46.     else if (command == "allon" || command == "Turn on all devices" || command == "all on")

47.     {

48.       digitalWrite(relay1,LOW);

49.       digitalWrite(relay2,LOW);

50.       digitalWrite(relay3,LOW);

51.       digitalWrite(relay4,LOW);

52.     }

53.     else if (command == "alloff" || command == "Turn off all devices" || command == "all off")

54.     {

55.       digitalWrite(relay1,HIGH);

56.       digitalWrite(relay2,HIGH);

57.       digitalWrite(relay3,HIGH);

58.       digitalWrite(relay4,HIGH);

59.     }

60.     sendBackEcho(command); // send command echo back to android device

61.     command = "";

62. }

63.

64. /* connecting WiFi */

65. void connectWiFi()

66. {

67.   Serial.println("Connecting to WIFI");

68.   WiFi.begin(ssid, password);

69.   while ((!(WiFi.status() == WL_CONNECTED)))

70.   {

71.     delay(300);

72.     Serial.print("..");

73.   }

74.   Serial.println("");

75.   Serial.println("WiFi connected");

76.   Serial.println("NodeMCU Local IP is : ");

77.   Serial.print((WiFi.localIP()));

78. }

79.

80. /* check command received from Android Device */

81. String checkClient (void)

82. {

83.   while(!client.available()) delay(1);

84.   String request = client.readStringUntil('\r');

85.   request.remove(0, 5);

86.   request.remove(request.length()-9,9);

87.   return request;

88. }

89.

90. /* send command echo back to android device */

91. void sendBackEcho(String echo)

92. {

93.   client.println("HTTP/1.1 200 OK ");

94.   client.println("Content-Type: text/html");

95.   client.println("");

96.   client.println("<!DOCTYPE HTML>");

97.   client.println("<html>");

98.   client.println(echo);

99.   client.println("</html>");

100.   client.stop();

101.   delay(1);

102. }
