实现Arduino nRF24L01节点与ESP8266 Wifi网关之间的无线连接

风筝

在本篇文章中，我们将主要介绍如何使用nRF24L01收发器模块在Arduino开发板和NodeMCU ESP8266模块之间进行无线通信，然后将数据上传到Thingspeak服务器，也就是实现ESP8266 nRF24L01 Wifi网关和Arduino nRF24L01节点。

在发送器端，我们将DHT11湿度和温度传感器连接到Arduino开发板，同时连接nRF24L01收发器模块。在接收器端，我们将NodeMCU ESP8266-12E开发板与nRF24L01收发器模块连接，以实现无线显示温度和湿度数据。传感器的湿度和温度数据将上传到Thingspeak服务器上。

所需的组件：

●    Arduino Uno开发板

●    DHT11湿度和温度传感器

●    nRF24L01模块

●    NodeMCU的ESP8266-12E

●    连接跳线

●    面包板

nRF24L01 – 2.4GHz射频收发器模块：

这些RF模块在Arduino创客中非常受欢迎。 nRF24L01模块可用于需要无线控制的各种应用中。它们是收发器，这意味着每个模块都可以发送和接收数据。这些模块非常便宜，您可以将它们与任何微控制器（MCU）一起使用。

nRF24L01模块的规格：

●    低成本单芯片2.4GHz GFSK RF收发器IC

●    带天线的范围：250Kb速率（开放区域）> 1000米

●    功耗：超低功耗

●    输入电压：3.3V

●    引脚：5V耐压

nRF24L01模块的引脚排列：

nRF24L01模块的工作过程：

该模块使用2.4 GHz频段，并且可以以250 kbps至最高2 Mbps的波特率运行。如果在开放空间中使用且波特率较低，则其范围可达1000米。

该模块可以使用125个不同的通道，这使在一个地方拥有125个独立工作的调制解调器的网络成为可能。每个通道最多可以有6个地址，或者说每个单元可以同时与最多6个其他单元通信。

电路原理图和硬件连接：

在本文中，我们需要组装两个电路，以使用nRF24L01收发器模块在Arduino板和NodeMCU之间进行无线通信，并将数据上传到Thingspeak服务器上。下面显示的第一个电路图是发送器端部。如下图所示组装电路。它由Arduino Uno、nRF24L01和DHT11湿度和温度传感器组成。

以下是Arduino与NRF24L01的引脚连接：

●    MISO连接到Arduino UNO的引脚12

●    MOSI连接到Arduino UNO的引脚11

●    SCK连接到Arduino UNO的引脚13

●    CE连接到Arduino UNO的引脚8

●    CSN连接到Arduino UNO的引脚9

●    NRF24L01的GND和VCC分别连接到Arduino UNO的GND和3.3V

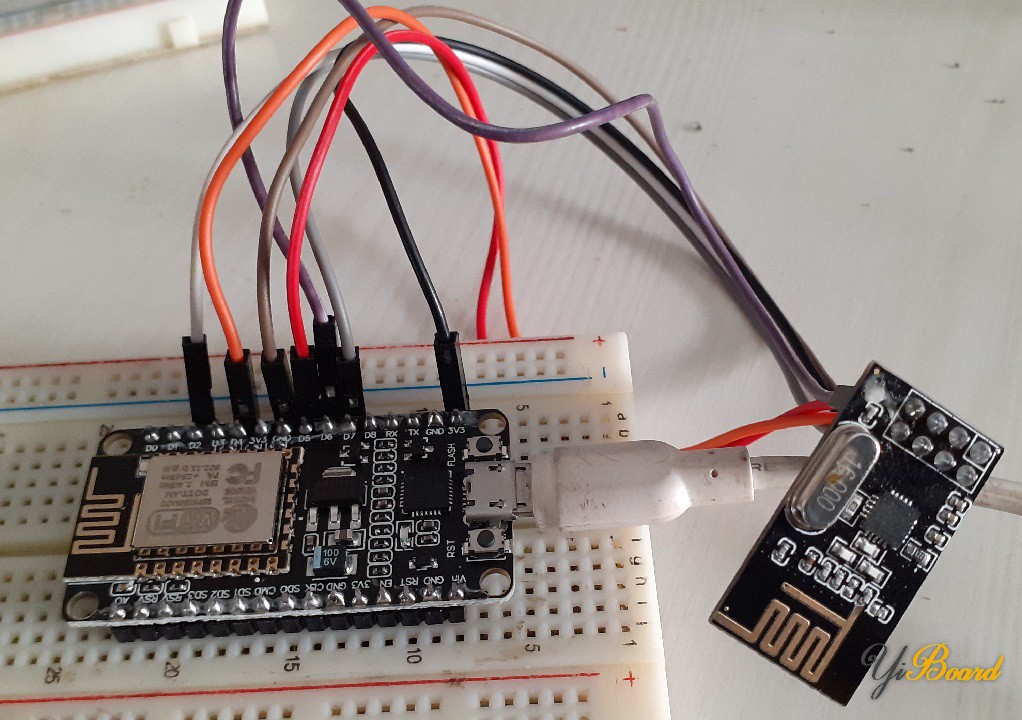

下面显示的第二个电路图是接收器端部分。如下图所示组装电路。它由NodeMCU ESP8266-12E WiFi模块和nRF24L01组成。

源代码/程序：

首先下载这些库并添加到Arduino IDE开发环境中：

1.  Radiohead NRF24L01库；

2.  iDHT11库。

发送器代码：Arduino NRF24L01节点

接收器代码：ESP8266 NRF24L01网关

Thingspeak设置和数据上传：

1.  访问https://thingspeak.com/，如果没有账户请先创建。登录到您的帐户。

2.  创建一个新频道。使用温度和湿度作为参数。输入频道的基本详细信息。然后向下滚动并保存频道。

3.  然后转到API密钥，将此密钥复制并粘贴到NodeMCU代码中。

因此，代码上传后，您就可以在Thingspeak频道上看到湿度和温度数据。
