使用Arduino开发板制作LPG气体泄漏检测仪

风筝

在本篇文章中，我们将主要介绍设计基于Arduino开发板的LPG（液化石油气）气体检测仪警报，它将检测泄漏并创建警报。

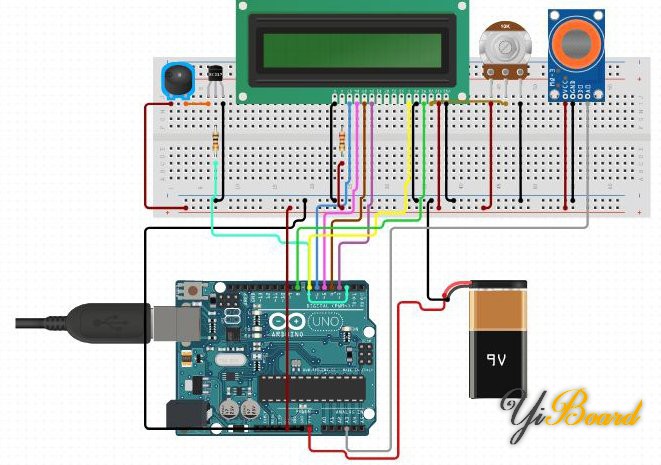

所需的硬件

●    Arduino Uno开发板

●    LPG气体传感器模块

●    蜂鸣器

●    BC547晶体管

●    1602 LCD显示屏

●    9V电池

●    Arduino IDE

LPG气体传感器模块

该模块包括一个可实际识别液化石油气的MQ3传感器和一个用于将MQ3输出电压与参考电压进行比较的比较器（LM393）。当检测到液化石油气时，它将输出高电平。

电位计主要用于控制气体检测的灵敏度。

检测仪的工作过程

LPG气体传感器模块用于检测LPG气体。当检测到LPG气体泄漏时，它将在其DO引脚上发出HIGH脉冲，而Arduino会不断读取其DO引脚。

当Arduino从LPG气体传感器模块接收到HIGH脉冲时，它将在1602 LCD上显示“LPG Gas Leakage Alert”消息，并触发蜂鸣器发出蜂鸣声，直到气体检测器模块未检测到环境中的气体为止。

当Arduino从LPG气体检测器模块获得LOW脉冲时，LCD将显示“ No LPG Gas Leakage”（无LPG气体泄漏）警报消息。

Arduino管理该系统的完整过程，例如读取LPG气体传感器模块的输出、向LCD发送消息和触发蜂鸣器。我们可以通过位于传感器模块上的内置电位计来设置其灵敏度。

代码

本文使用的代码如下：

1. #include <LiquidCrystal.h>

2. LiquidCrystal lcd(3, 2, 4, 5, 6, 7);

3.

4. #define lpg_sensor 18

5. #define buzzer 13

6.

7. void setup()

8. {

9.   pinMode(lpg_sensor, INPUT);

10.   pinMode(buzzer, OUTPUT);

11.   lcd.begin(16, 2);

12.   lcd.print("LPG Gas Detector");

13.   lcd.setCursor(0,1);

14.   lcd.print("Circuit Digest");

15.   delay(2000);

16. }

17.

18. void loop()

19. {

20.   if(digitalRead(lpg_sensor))

21.   {

22.     digitalWrite(buzzer, HIGH);

23.     lcd.clear();

24.     lcd.print("LPG Gas Leakage");

25.     lcd.setCursor(0, 1);

26.     lcd.print("     Alert     ");

27.     delay(400);

28.     digitalWrite(buzzer, LOW);

29.     delay(500);

30.   }

31.

32.   else

33.   {

34.     digitalWrite(buzzer, LOW);

35.     lcd.clear();

36.     lcd.print("  No LPG Gas ");

37.     lcd.setCursor(0,1);

38.     lcd.print("   Leakage   ");

39.     delay(1000);

40.   }

41. }

复制代码
