在本篇文章中，我们将向您展示如何使用Arduino UNO开发板、OLED显示屏（SSD1306）和BH1750传感器模块制作一款照相曝光计。

如果您使用胶卷相机拍摄照片，那么可以使用本文介绍的方法来制作自己的曝光计，以便随身携带在相机包中。该曝光计还可用于人像摄影，因为您需要良好的光线才能最好地拍摄。 BH1750传感器的结果可能不是100％准确的，但价格便宜。

什么是照相曝光计？

在模拟照相中，人们一直都在使用曝光计来测量与其胶片ISO相对应的光线。

对于当今的数码单反相机，这些都是数字的并且是内置的。曝光计基本上是用于测量落在物体上或从物体反射的光量的仪器。该传感器收集数据，并将测量结果转换为可用信息，然后通知快门速度和拍摄好照片所需的光圈大小。

常见的曝光计示例

曝光计广泛用于风景设计和摄影领域，以设置场景的最佳照明。它们还用于建筑照明设计中，如果您想用适量的光来种植非季节性植物，它们会派上用场。

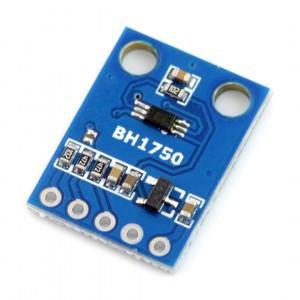

BH1750数字光传感器

BH1750数字光传感器通过I2C总线接口工作。它主要用于手机中，以自动调整LCD和键盘背光。该传感器的感应范围为1至65535 lx。

BH1750数字光传感器。

BH1750规格

●  小电流消耗

●  50hz-60hz噪声抑制功能

●  I2C通讯

●  亮度至数字转换器

●  宽范围和高分辨率（1-65535 lx）

自制曝光计功能

数字曝光计在市场上确实很昂贵，而模拟曝光计不是很精确，使用起来很不方便。自制的这款成本不到7美元，可以使用普通的电池组供电。该仪表可以执行以下操作：

●  环境光感应

●  ND滤镜校正

●  光圈优先

●  ISO范围从8到4000000

●  读取Lux单位的亮度

●  手电筒测光

●  显示曝光值，EV

●  光圈范围从1.0到3251

●  快门速度范围为1/10000至133秒

●  快门速度优先

●  ND滤镜范围ND2 – ND8192

所需的硬件

●  Arduino UNO开发板

●  按钮

●  面包板

●  SSD1306 SPI OLED

●  BH1750模块

所有必需的硬件。

硬件接线

如下面的Fritzing图所示，对所有组件进行接线。如果您使用的是其他版本的Arduino，请按照实际的引脚信息进行连接。

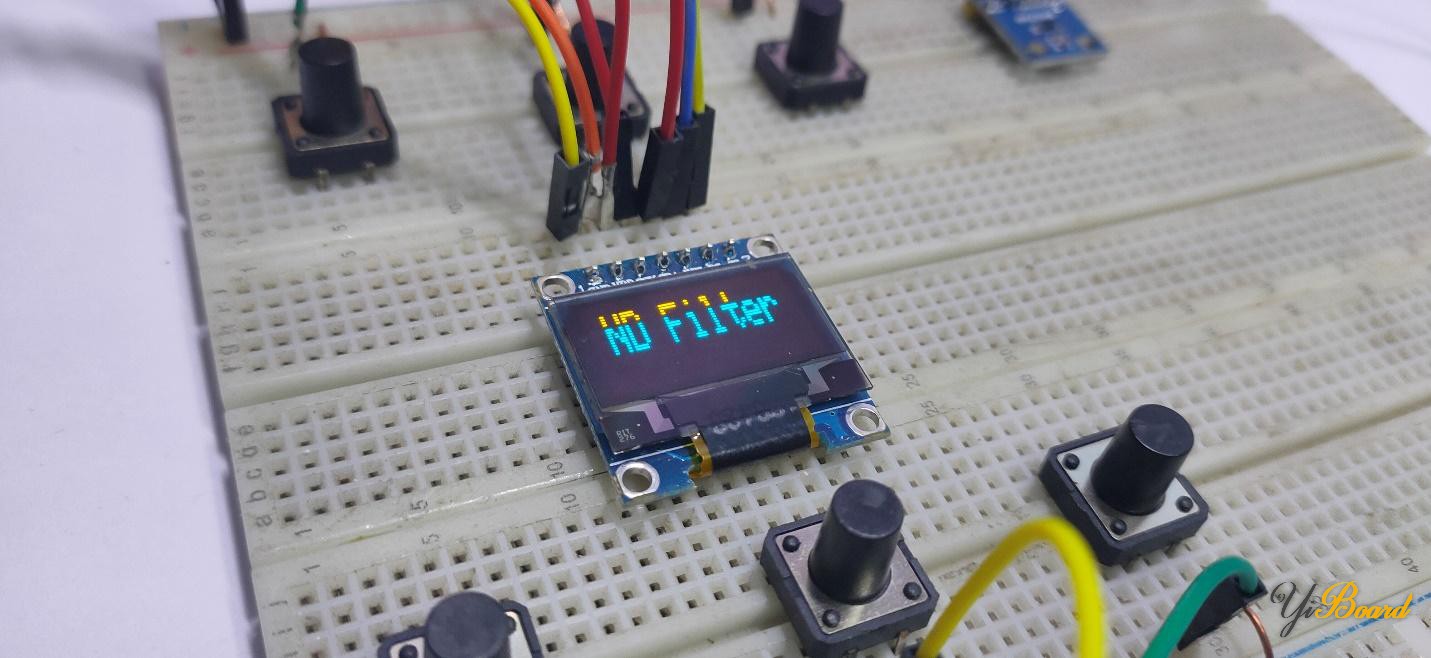

正确连接所有硬件后，您的项目应类似于下图所示的构建。

所有硬件都连接好。

必备软件

●  BH1750库

●  SSD1306库

●  Adafruit GFX库

从上面的链接下载Arduino IDE和所有必需的库。如果您是初学者，请按照Arduino IDE入门指南来帮助您在计算机上设置Arduino IDE。

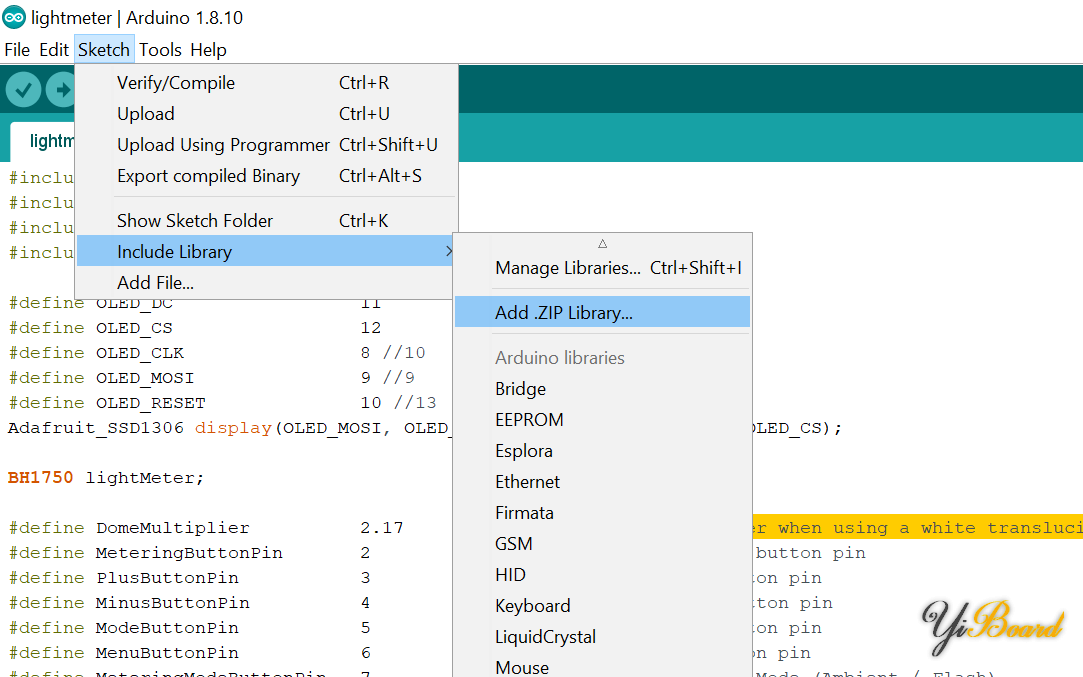

要将下载的库添加到Arduino，请转到Sketch-> Include Library-> Add. Zip Library。对所有库重复此步骤。

添加库之后，将Arduino开发板与计算机连接。然后转到Tools-> Board-> 选择Arduino UNO开发板。

现在转到Tools-> Port-> 选择COM PORT。本例中串口号是COM3。

将项目代码复制并粘贴到Arduino IDE中，然后单击上载按钮。

上传代码后，启动Arduino。您应该看到OLED显示信息。用户界面中有六个按钮，它们可以执行以下操作：

●    按钮1 - 测光

●    按钮2 - +值

●    按钮3 - -值

●    按钮4 - 测光模式

●    按钮5 - 菜单

●    按钮6 - 优先级（ISO /无过滤器）

本文使用的完整代码如下： lightmeter.zip (6.11 KB, 下载次数: 16)
