需要闹钟才能起床?使用Raspberry Pi Zero和DS3231 RTC模块制作一款闹钟!
在本篇文章中,我们将基于Raspberry Pi Zero开发板和DS3231 RTC模块制作一个数字闹钟。该数字时钟将具有闹铃功能和显示屏,便于使用。 1602字符型LCD用于显示实时时间、闹钟时间和闹钟状态(ON / OFF)。
该制作过程分为三个不同的部分: 1. 将我们的硬件连接到Raspberry Pi Zero。 2. 编写带闹钟功能的数字时钟程序。 3. 制作闹钟的外壳。
所需的硬件 ● RTC DS3231模块 ● Raspberry Pi Zero W开发板 ● 1602字符型LCD模块 ● 蜂鸣器 ● 一些电阻和电容
将Pi Zero连接到DS3231和LCD 对于第一部分,首先我们将Raspberry Pi Zero W与RTC模块和1602字符型LCD显示屏连接起来。这是整个项目的基础。
电路原理图 本文的完整电路图如下所示。为了进一步理解一切是如何工作的,我们将解释每个连接并讨论每个连接如何在电路中起作用。
Pi Zero闹钟电路图。
首先,我们将1602 LCD模块连接到Pi Zero。下表显示了这些连接。 在开始连接之前,请检查LCD显示器的型号 - 在本文中,我们使用的是LCM-S01602DSR / B。另外,请确保熟悉Pi Zero的引脚分布。 Raspberry Pi Zero | LCD显示屏 | GND | GND | +5V | VCC | GND | VEE | GPIO17 | RS | GND | R / W | GPIO27 | EN | GPIO24 | D0 | GPIO23 | D1 | GPIO18 | D2 | GPIO26 | D3 | GPIO5 | D4 | GPIO6 | D5 | GPIO13 | D6 | GPIO19 | D7 |
接下来,我们连接RTC模块。将模块上的VCC连接到Pi Zero的3.3V引脚。模块板上的GND引脚连接到Pi Zero的GND引脚。模块的SDA和SCL引脚连接到Pi的SDA和SCL引脚。
将LCD和RTC连接到Pi Zero后,我们可以将五个按钮连接到Pi Zero。
完成硬件连接后,我们可以编写代码来运行桌面时钟。
编程闹钟 本文的代码非常简单,我们需要展示的只有时间。
制作一个空的Python文件并粘贴本文末尾的zip文件中的代码。
准备好代码后,打开终端。运行代码,一切都应按程序运行。具有闹钟功能的数字桌面时钟的硬件已完成。

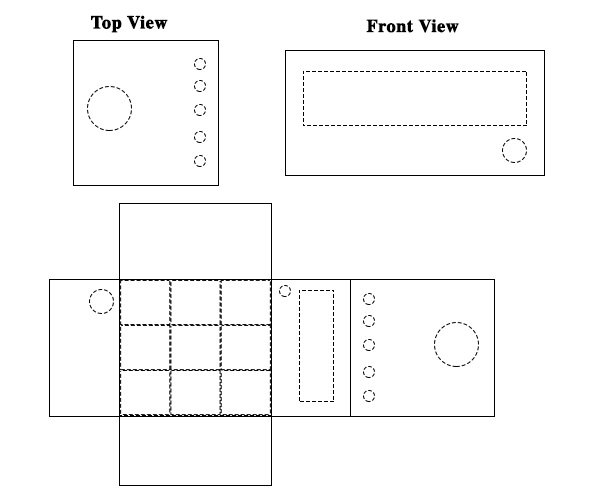

数字闹钟的外壳设计 硬件搭建和变成完成之后,我们现在可以制作一个外壳。我采用纸板制作一个简单的外壳。
物料 ● 4个 - 4 x 4“纸板 ● 2个 - 4 x 4.5“纸板 ● 胶水 ● 切纸机
使用胶水,将每一块粘在一起,形成一个盒子的形状。

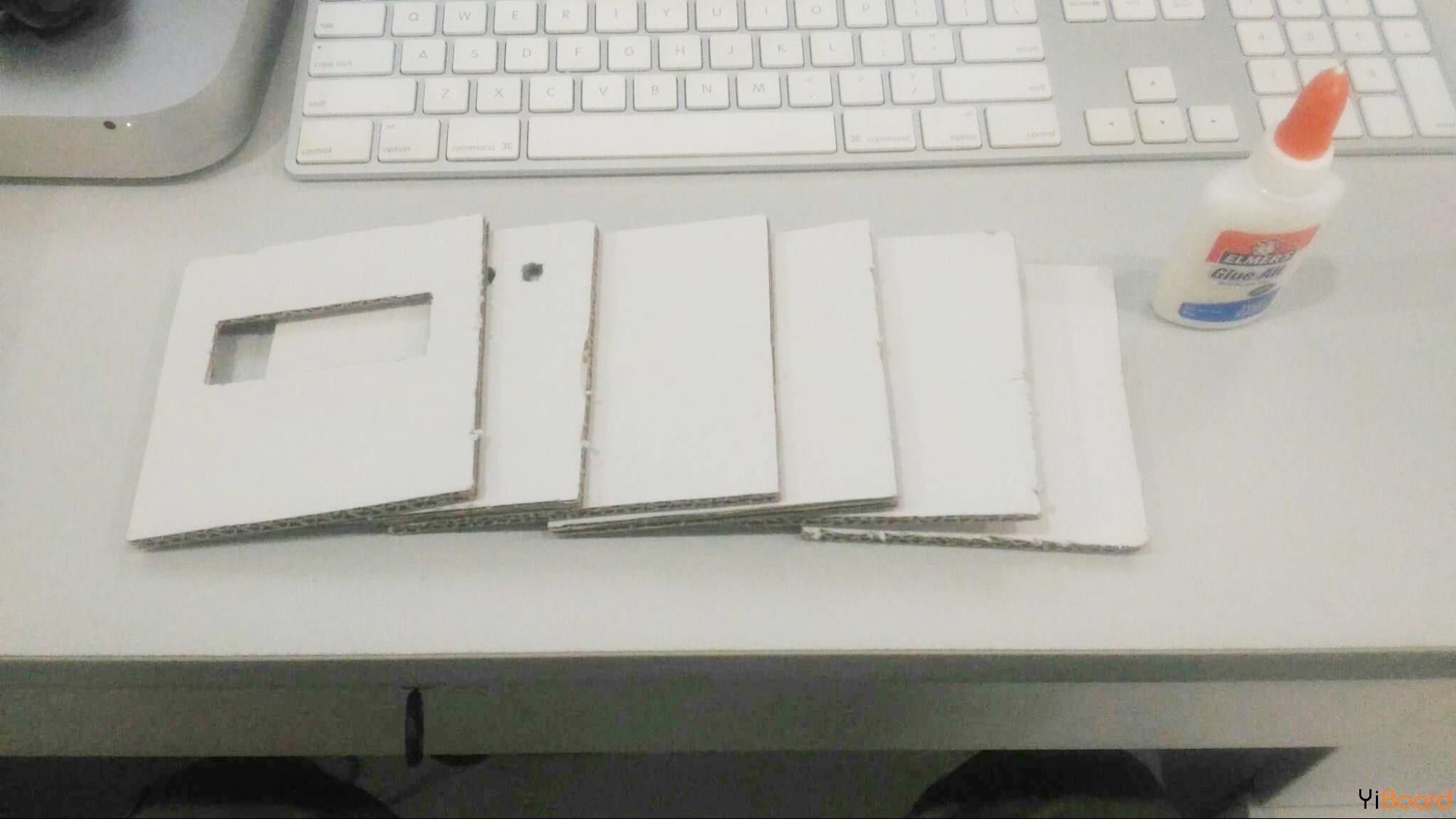

组装外壳的部件。
外壳上的胶水完全干燥后,我们就可以像在面包板上那样连接跳线。完成后,它应该看起来像这样:
将硬件插入外壳。
组装完成后,实际样子如下图所示。您现在拥有自己的数字闹钟。
以上就是本文的全部内容。
|
