JST日本压着端子VH系列线对板连接器的PCB封装库

博根工作室

JST日本压着端子VH连接器是一种高可靠性印刷电路板用的小型大容量连接器，可以用于民生电子设备的信号电路、电源电路及输出电路的连接，间距3.96mm，额定电流10A。

博根工作室根据JST公司提供的数据手册，设计制作了VH系列连接器的PCB封装库。该封装库共支持43个型号，支持顶装型、侧装型和带定位柱型。以下是支持的具体的型号列表：

●  顶装型BxP-VH(2P-10P）/ 直插

●  侧装型SxPS-VH(2P-10P）/ 弯插

●  PBT顶装型BxP-VH-B（2P-11P）

●  侧装型带挡块SxP-VH（2P-7P）

●  顶装型箱型插头BxP-VH-FB-B（2P-10P）/ 带定位柱

博根工作室提供VH系列连接器常见型号的原理图库、PCB封装库、集成库和3D模型，并附带相应的数据手册。PCB封装采用Altium Designer 22软件设计，可以向下兼容其他大多数版本。以下制作的几种常用型号的PCB封装截图：

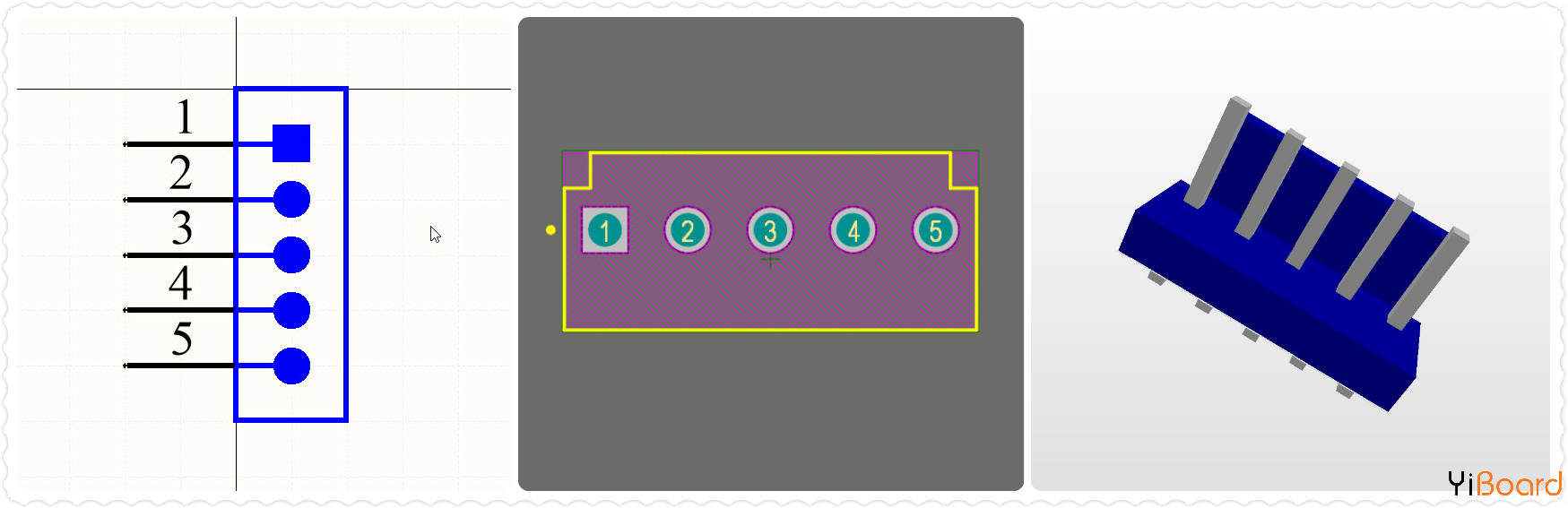

●    B5P-VH(LF)(SN)：顶装型带座插头，1 x 5P，3.96mm间距，元件高度10.9mm，装配高度16.5mm，直插。

●    B7PS-VH(LF)(SN)：侧装型带座插头，1 x 7P，3.96mm间距，元件高度8.5mm，装配长度20.5mm，侧插。

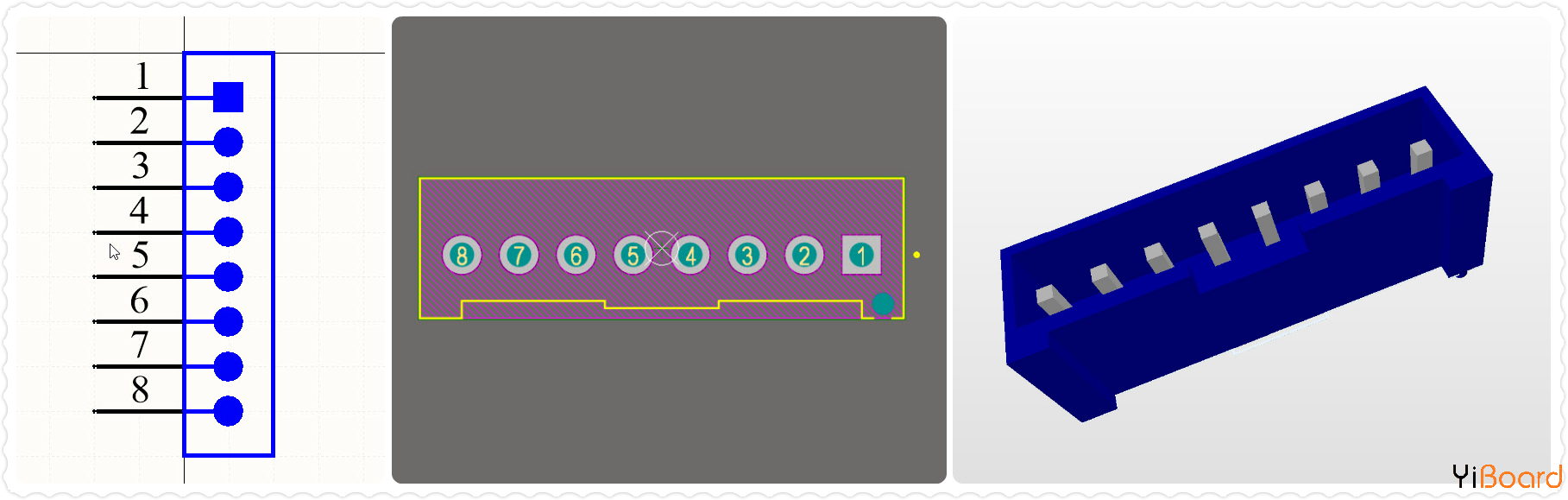

●    B8P-VH-FB-B(LF)(SN)：顶装型箱式插头，1 x 8P，3.96mm间距，元件高度11.0mm，装配高度16.5mm，直插，带定位柱。

该PCB封装库已在淘宝店铺上架，有需要的可以看一下。

●　VH系列连接器PCB封装库 日本压着端子JST 3.96mm间距 AD格式 带3D模型：https://item.taobao.com/item.htm?id=594577711049

VH系列线对板连接器PCB封装库的简介视频（哔哩哔哩）：

博根工作室（Bolgen Studio）可以提供超过2400万种元器件的原理图符号库、PCB封装库以及3D模型，每月新增10K+的型号，如果有需要，可以联系QQ：2591269277（博根工作室）。
