JST日本压着端子XH系列线对板连接器PCB封装库（2.5mm间距）

博根工作室

JST日本压着端子XH连接器间距2.5mm，额定电流3A。

博根工作室根据JST公司提供的数据手册，设计制作了XH系列连接器的PCB封装库。该封装库共支持62个型号，支持顶装型、侧装型和表面贴装型。以下是支持的具体的型号列表：

●  顶装型BxB-XH-A(2P-16P）/ 直插

●  侧装型SxB-XH-A(2P-16P）/ 弯插

●  顶装型带定位柱BxB-XH-AM(2P-16P）

●  侧装型（短针）SxB-XH-A-1(2P-15P）

●  表面贴装型SxB-XH-SM4-TB（3P-6P）

PCB封装采用Altium Designer 22软件设计，可以向下兼容其他大多数版本。以下制作的几种常用型号的PCB封装截图：

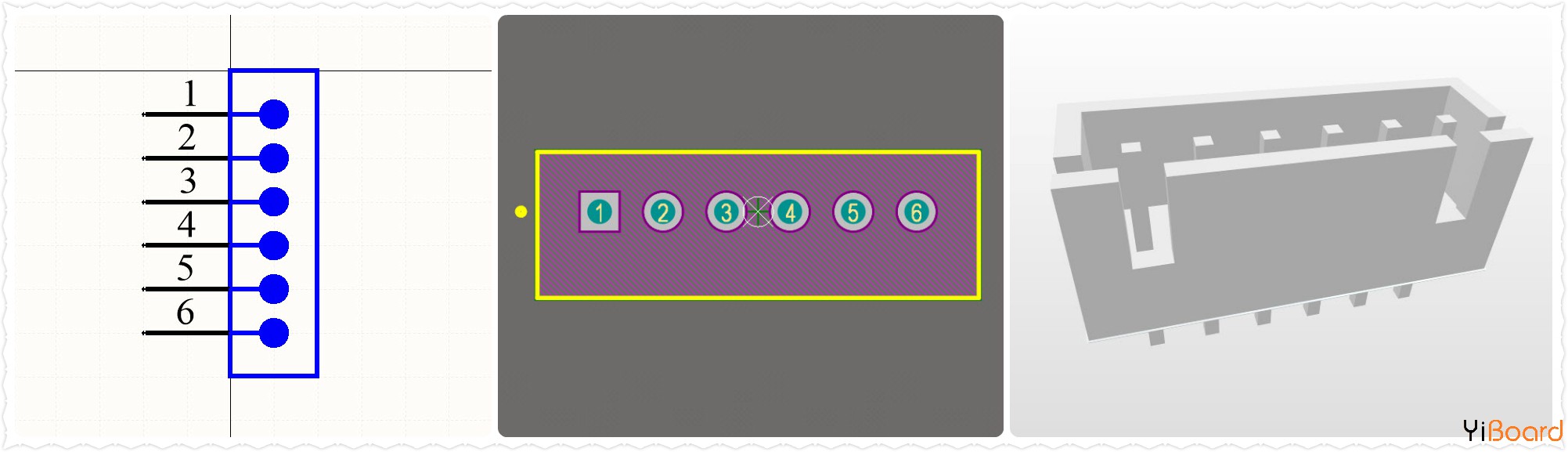

●    B6B-XH-A(LF)(SN)：顶装型，6个引脚，尺寸为17.4x5.75mm, 间距2.5mm。

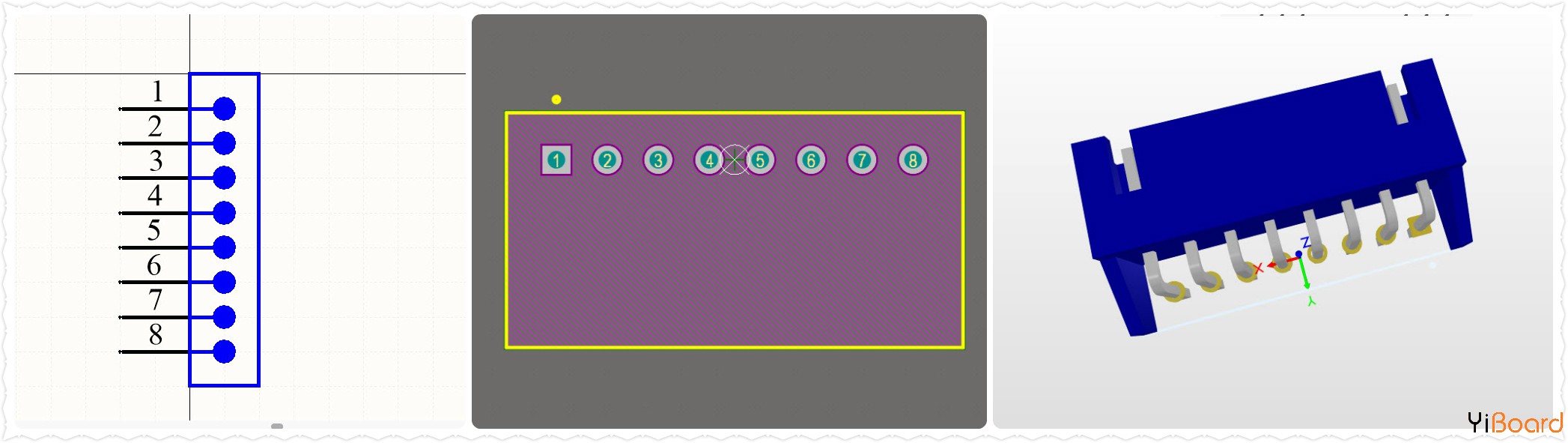

●    S8B-XH-A(LF)(SN)：侧装型，8个引脚，尺寸为22.4x11.5mm, 间距2.5mm。

●    S6B-XH-SM4-TB(LF)(SN)：侧装型，6个引脚，尺寸为20x10mm, 间距2.5mm。

XH系列连接器PCB封装库已在淘宝店铺上架，有需要的可以看一下：

淘宝链接：https://item.taobao.com/item.htm?id=589700397896

XH系列连接器PCB封装库的简介视频（哔哩哔哩）

博根工作室（Bolgen Studio）可以提供超过2400万种元器件的原理图符号库、PCB封装库以及3D模型，每月新增10K+的型号，如果有需要，可以联系QQ：2591269277（博根工作室）。
