基于LPC1768读写两片N25Q256的原理与实现

@一板网

1. 简介

1.1 芯片简介

LPC1768是NXP推出的高性能Coterx-M3芯片，最大主频为100MHz。

N25Q256A是Micron（美国镁光）公司推出的一款256Mbit的串行Flash，容量大，读写速度快，最大可支持108M的读写速度。

1.2 连接方式

LPC1768通过SPI接口与N25Q256连接，其中P1.18、P1.21为片选端，P1.20为SCK0，P1.23为MISO0，P1.24为MOSI0。

图1 LPC1768与N25Q256的连接图

1.3 寻址方式

N25Q256是由两片128Mbit存储单元叠加而成。支持3字节地址读写方式，最大寻址为128MBit。默认使用的是Lower 128Mbit。如果要想使用Upper 128MBit，则需要使用WRITE EXTENDED ADDRESS REGISTER控制命令修改。

图2 N25Q256内存分布图

2 函数介绍

2.1. 初始化SPI_FLASH_Init

该函数主要是初始化SSP0控制引脚的复用功能，设定SSP为主控制器模式，设定SSP0运行的时钟频率。测试时使用的频率是25M。

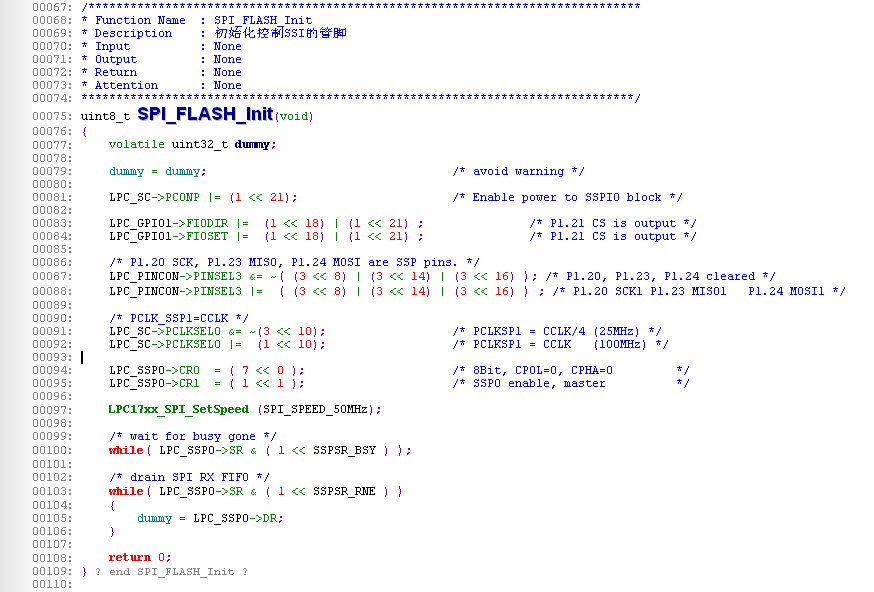

图3 SPI_FLASH_Init函数

2.2 读函数SSTF016B_RD

N25Q256支持READ、FAST READ、DUAL OUTPUT FAST READ、DUAL INPUT/OUTPUT FAST READ、QUAD OUTPUT FAST READ、QUAD INPUT/OUTPUT FAST READ等多种读取方式，函数使用的指令是FAST READ（0x0B）指令。

图4 SSTF016B_RD函数

2.3 写函数SSTF016B_WR

使用PAGE PROGRAM指令写入数据。在使用写函数指令之前，必须先发送WRITE ENABLE指令才能进行写入操作。

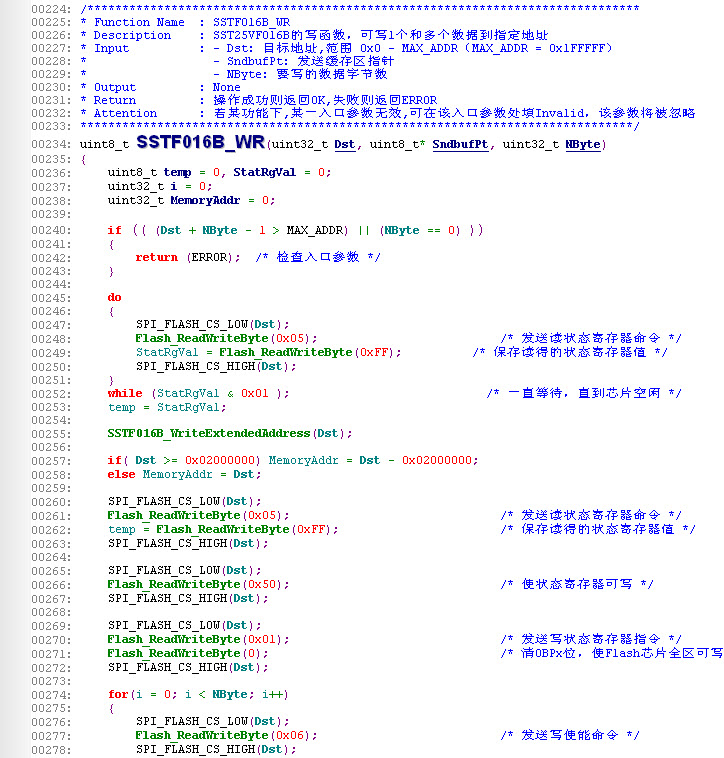

图5 SSTF016B_WR函数

2.4 擦除函数

N25Q256支持3种擦除方式，分别是SubSector（4KB）、Sector（64KB）和BULK（全片擦除）。可根据待擦除的SubSector数目选择最快的擦除方式。

图6 SSTF016B_Erase函数

3 测试

N25Q256A共有0x400个Sector，分别对其进行擦除、读取、写入、读取的方式进行验证，测试流程如图7所示。

图7 测试流程图

测试代码：

图8 测试代码

测试结果如图9、图10所示。符合预期。

图9擦除之后的读取结果

图10 写数据之后的读取结果
