JST日本压着端子GH系列线对板连接器PCB封装库（1.25mm间距）

博根工作室

JST日本压着端子公司的GH连接器专为PDP、LCD或小型电子设备开发。这种低插入力型连接器实现了更容易的配合操作。此连接器的接触部分的基本构造与应用广泛的SHL连接器相同，所需的插入力低，便于进行插接作业。

GH连接器间距为1.25mm，额定电流1A，PCB安装方式分为顶装型和侧装型。博根工作室制作了该系列连接器的PCb封装，共支持40个元件型号，支持顶装型和侧装型。采用Altium Designer 22软件设计，可以向下兼容。以下是支持的具体的型号列表：

●  顶装型BMxB-GHS-TBT（02P-15P）/ 立贴

●  侧装型SMxB-GHS-TB（02P-15P）/ 卧贴

以下是几种常用型号的PCB封装截图：

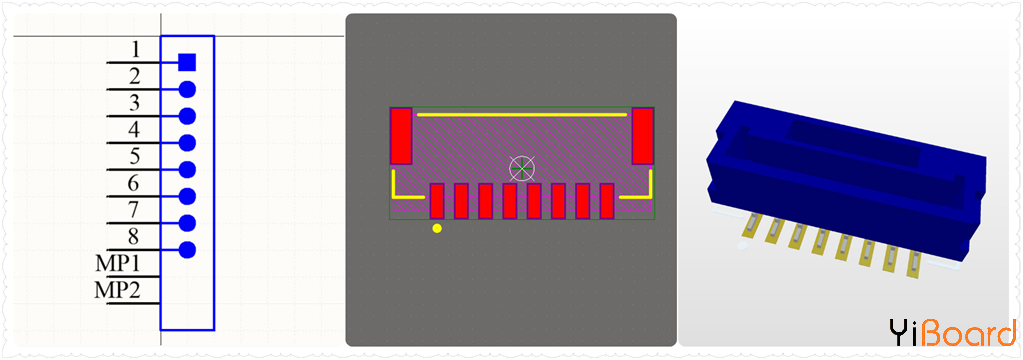

●    BM08B-GHS-TBT，顶装型，8个引脚，尺寸为13.25x4.25mm, 间距1.25mm。

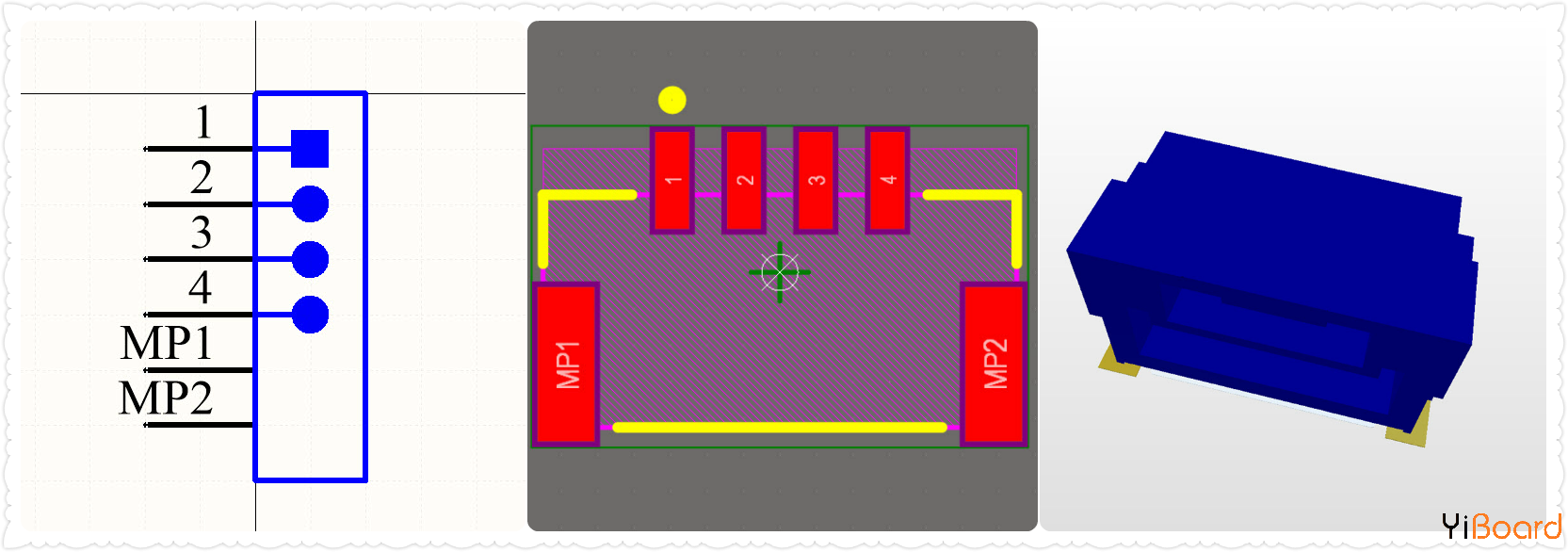

●    SM04B-GHS-TB，侧装型，4个引脚，尺寸为8.25x4.25mm, 间距1.25mm。

该封装库在淘宝店铺上架，有需要的可以看一下.

淘宝链接：https://item.taobao.com/item.htm?id=586148685120

JST GH系列连接器PCB封装库的简介视频（哔哩哔哩）

博根工作室（Bolgen Studio）可以提供超过2400万种元器件的原理图符号库、PCB封装库以及3D模型，每月新增10K+的型号，如果有需要，可以联系QQ：2591269277（博根工作室）。
