当拿到开发板后，我一般做的第一件事就是通上电，运行开发板板载的演示程序，然后就想试试在开发板上写个简单的程序。在这篇文章中，我将简单介绍一下搭建Keil的编译开发环境，建立一个按钮控制LED的简单例程，并下载到开发板上。

开发环境需要安装有STM32Cube_FW_L4_V1.1.1和ST-Link V2-1的驱动程序，这两个工具可以在ST的官网下载。

首先打开Keil UVision软件，点击工具栏的Pack Installer图标，安装STM32L4xx_DFP设备支持包。

完成后，转到Project->New uVision Project...。在Create New Project对话框，选择新建工程保存的路径。在这里，我将工程保存在D:\Nucleo-L476文件夹，并命名为GPIO-Test1。

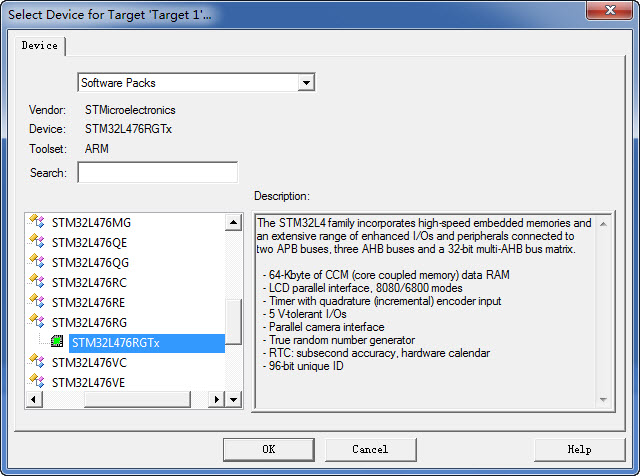

在随后的对话框器件型号选择STM32L476RGTx。

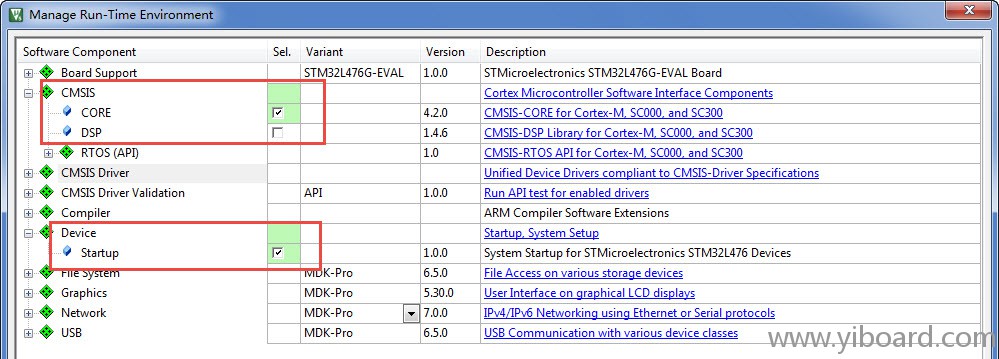

点击OK。在Manage Run-Time Environment对话框，勾选CMSIS/Core和Device/Startup。

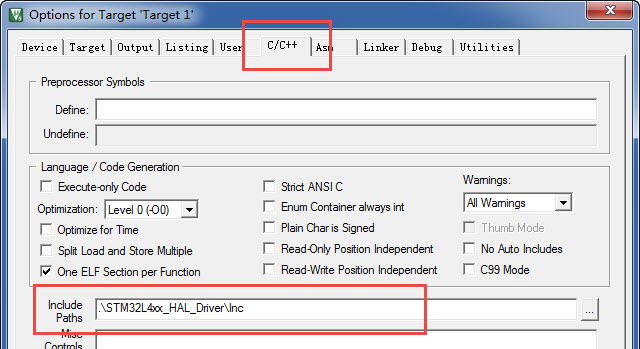

下一步添加HAL库文件到工程。将STM32CubeL4包中的STM32L4xx_HAL_Driver文件夹复制到工程所在的目录。在Option for Target ‘Target1’的C/C++标签页将.\STM32L4xx_HAL_Driver\Inc添加到include路径。

新建main.c文件，并包含到工程中。该文件代码如下：

1. #include "stm32l4xx.h"

2. #include "stm32l4xx_hal_rcc.h"

3. #include "stm32l4xx_hal_gpio.h"

4.

5. int main(void) {

6.         GPIO_InitTypeDef GPIO_InitDef;

7.

8.         __HAL_RCC_GPIOG_CLK_ENABLE();

9.

10.         GPIO_InitDef.Pin = GPIO_PIN_13 | GPIO_PIN_14;

11.         GPIO_InitDef.Mode = GPIO_MODE_OUTPUT_PP;

12.         GPIO_InitDef.Pull = GPIO_NOPULL;

13.         GPIO_InitDef.Speed = GPIO_SPEED_FREQ_VERY_HIGH;

14.         //Initialize pins

15.         HAL_GPIO_Init(GPIOG, &GPIO_InitDef);

16.

17.         __HAL_RCC_GPIOA_CLK_ENABLE();

18.

19.         GPIO_InitDef.Pin = GPIO_PIN_0;

20.         GPIO_InitDef.Mode = GPIO_MODE_INPUT;

21.         GPIO_InitDef.Pull = GPIO_PULLDOWN;

22.         GPIO_InitDef.Speed = GPIO_SPEED_FREQ_VERY_HIGH;

23.         //Initialize pins

24.         HAL_GPIO_Init(GPIOA, &GPIO_InitDef);

25.

26.     while (1) {

27.             if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0)) {

28.                     HAL_GPIO_WritePin(GPIOG, GPIO_PIN_13 | GPIO_PIN_14, GPIO_PIN_SET);

29.             } else {

30.                     HAL_GPIO_WritePin(GPIOG, GPIO_PIN_13 | GPIO_PIN_14, GPIO_PIN_RESET);

31.             }

32.     }

33. }


复制代码

编译并下载到开发板，可以看到LD2和LD3灯亮，按下USER按钮时，LD2和LD3灭。
